Garo turbina yra vienas iš šiluminių variklių, kuriuose garo šiluminė energija paverčiama mechaniniu darbu. Tai energijos rūšies keitimo įtaisas, variklis, vandens garų termo-mechaninę plėtimosi energiją verčiantis į mechaninę − sukimo momentą. Šiuolaikinę garo turbiną 1884 m. pagamino seras Charlesas Parsonsas. Dizainas buvo daug kartų keičiamas. Turbinos galia siekia nuo 0,75 KW iki 1000 MW. Tai platus panaudojimo spektras, pvz., siurbliai, kompresorius ir kt. Šiuolaikinė garo turbina taip pat naudojama kaip pagrindinis variklis dideliuose įrenginiuose, tokiuose kaip šiluminė elektrinė.

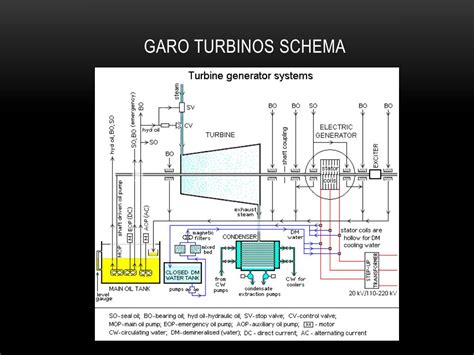

Garo turbinos konstrukcija yra gana paprasta. Prie turbinos nėra stūmoklio koto, smagračio ar slydimo vožtuvų. Taigi priežiūra yra gana paprasta. Ją sudaro rotoriaus ir besisukančių menčių rinkinio, kurie yra pritvirtinti prie veleno, o velenas yra rotoriaus viduryje. Elektros generatorius, žinomas kaip garo turbinos generatorius, yra prijungtas prie rotoriaus veleno. Turbinos generatorius surenka iš veleno mechaninę energiją ir paverčia ją elektros energija. Garo turbinos generatorius taip pat pagerina turbinos efektyvumą.
Garo turbinos veikimo principas priklauso nuo dinaminio garo veikimo. Didelio greičio garai sklinda iš purkštukų ir atsitrenkia į besisukančias mentes, kurios sumontuotos ant disko, sumontuoto ant veleno. Šie didelio greičio garai sukuria dinaminį slėgį mentės, kurių mentės ir velenas pradeda suktis ta pačia kryptimi. Iš esmės garo turbinoje garų ekstraktų slėgio energija, o vėliau ji paverčiama kinetine energija, leidžiant garams tekėti per purkštukus. Kinetinės energijos konversija atliekama mechaniniu būdu. darbas prie rotoriaus menčių ir rotorius yra prijungtas prie garo turbinos generatoriaus, kuris veikia kaip tarpininkas. Turbinos generatorius surenka mechaninę energiją iš rotoriaus ir paverčia elektros energija. Kadangi garo turbinos konstrukcija yra paprasta, jos vibracija yra daug mažesnė nei kitas variklis tam pačiam sukimosi greičiui. Tačiau įvairių tipų valdymo sistemos yra naudojami siekiant pagerinti turbinos greitį.
Garo turbinų tipai
Pagal veikimo principą garo turbinos daugiausia skirstomos į dvi kategorijas:
- Impulsinė turbina: Kai garai patenka į judančius peilius per purkštukus.
- Reakcijos garo turbina: Kai garai spaudžiami atsitrenkia į judančias ašmenis per kreipiamąjį mechanizmą.
Pagal garų srauto kryptį jos gali būti skirstomos į:
- Ašinio srauto garo turbina: Kai garo srautas korpuso viduje yra lygiagretus rotoriaus veleno ašiai.
- Radialinio srauto garo turbina: Kai garo srautas korpuso viduje yra radialinis rotoriaus veleno ašies atžvilgiu.
Pagal garų išmetimo būklę jos skirstomos į:
- Atgalinio slėgio arba nekondensuojančio tipo garo turbinos: Išsiplėtus garui, jis išmetamas į atmosferą.
- Kondensacinio tipo garo turbina: Garas išleidžiamas į kondensatorių.
Pagal garų slėgį jos gali būti skirstomos į:
- Aukšto slėgio arba išleidimo arba ištraukimo garo turbina.
- Vidutinio slėgio arba priešslėgio garo turbina.
- Žemo slėgio turbina.
Valdymo vožtuvų vaidmuo garo sistemose
Valdymo vožtuvai atlieka labai svarbų vaidmenį šiluminių elektrinių garo sistemose, būdami procesų valdymo širdimi. Šie esminiai komponentai reguliuoja garo, vandens ir kitų skysčių srautą visoje jėgainėje, palaikydami optimalų slėgį, temperatūrą ir srauto greitį. Tiksliai valdydami šiuos kintamuosius, valdymo vožtuvai užtikrina efektyvią energijos gamybą, didina jėgainės saugą ir prisideda prie bendro sistemos stabilumo.
Rutuliniai vožtuvai
Dėl puikių droselio reguliavimo galimybių rutuliniai vožtuvai plačiai naudojami šiluminių elektrinių garo sistemose. Šie vožtuvai turi kištuko formos diską, kuris juda statmenai skysčio srautui, todėl galima tiksliai reguliuoti garą ir vandenį. Rutulinių vožtuvų konstrukcija leidžia jiems dirbti esant aukštam slėgiui ir aukštai temperatūrai, todėl jie idealiai tinka kritiniams garo ciklo taškams.
Drugelio tipo vožtuvai
Drugelio tipo vožtuvai yra kompaktiškas ir lengvas sprendimas srauto valdymui šiluminėse elektrinėse. Šie tipai susideda iš disko, kuris sukasi aplink centrinę ašį, todėl juos galima greitai atidaryti ir uždaryti. Nors jie gali nepasižymėti tokiu pat tikslumu kaip rutuliniai vožtuvai, drugelio tipo vožtuvai puikiai tinka toms sritims, kurioms reikalingas įjungimo/išjungimo valdymas arba vidutinis droselio ribojimas.
Sklendės
Sklendės, nors daugiausia naudojamos izoliacijos tikslais, taip pat atlieka svarbų vaidmenį šiluminių elektrinių garo sistemose. Šios vožtuvai turi sklendę arba pleištą, kuris juda statmenai srauto keliui ir, kai visiškai atidarytas, užtikrina pilną angą. Sklendės yra ypač naudingos toms sritims, kur reikalingas minimalus slėgio kritimas ir maksimalus srauto pajėgumas. Tačiau, naudojant juos iš dalies atidarytoje padėtyje garams drosuoti, gali būti pažeista sėdynė ir užtvarai dėl didelio garų greičio ir jame galinčių neštis kietųjų dalelių. Vartelių slydimas skersai vožtuvo lizdų gali sukelti nusidėvėjimą, ypač naudojant abrazyvinę terpę arba aukštą temperatūrą, pvz., garus.
Pagrindinės valdymo vožtuvų funkcijos
- Slėgio reguliavimas: Šie vožtuvai atlieka labai svarbų vaidmenį palaikant norimą garo slėgį įvairiuose elektros energijos gamybos proceso etapuose.
- Efektyvus garo paskirstymas: Valdymo vožtuvai palengvina efektyvų garo paskirstymą, nukreipdami srautą į skirtingas elektrinės zonas pagal poreikį.
- Temperatūros valdymas: Jie reguliuoja garo ir vandens srautą į šilumokaičius, kondensatorius ir kitus svarbius komponentus, užtikrindami, kad temperatūros reikalavimai būtų įvykdyti.
- Prisitaikymas prie svyruojančių galios poreikių: Šie vožtuvai leidžia tiksliai reguliuoti garo ir vandens srautus, todėl elektrinė gali greitai reaguoti į apkrovos poreikių pokyčius.
Šiuolaikiniai valdymo vožtuvai
Šiuolaikiniai šiluminių elektrinių valdymo vožtuvai aprūpinti pažangiais išmaniaisiais padėties nustatymo įrenginiais ir skaitmeninėmis valdymo sistemomis. Šie išmanūs įrenginiai pagerina vožtuvų veikimą, užtikrindami tikslų padėties nustatymą ir grįžtamąjį ryšį realiuoju laiku. Išmanieji padėties nustatymo įrenginiai naudoja mikroprocesorių technologiją, kad nuolat stebėtų ir reguliuotų vožtuvo padėtį, užtikrindami tikslų ir reaguojantį valdymą. Skaitmeninės valdymo sistemos leidžia integruotis su visos gamyklos automatizavimo tinklais, o tai leidžia centralizuotai stebėti ir valdyti kelis vožtuvus.
Medžiagos ir konstrukcijos ypatybės
Šiluminių elektrinių garo sistemų eksploatavimo sąlygos reikalauja griežtų reikalavimų valdymo vožtuvai pagaminta iš aukštos kokybės medžiagų. Šiuolaikiniuose vožtuvuose naudojami pažangūs lydiniai ir specializuotos dangos, kad būtų atsparūs aukštai temperatūrai, slėgiui ir korozinei aplinkai. Vožtuvų korpusams ir vidinėms dalims dažniausiai naudojamos tokios medžiagos kaip nerūdijantis plienas, chromo-molibdeno lydiniai ir nikelio pagrindo superlydiniai. Be to, pažangūs paviršiaus apdorojimo būdai ir dangos, pvz., stelito ir keraminės dangos, užtikrina didesnį atsparumą dilimui ir apsaugą nuo korozijos.
Šiluminių elektrinių garo sistemų valdymo vožtuvai dažnai veikia sąlygomis, kurios gali sukelti didelį triukšmą ir kavitaciją. Siekiant išspręsti šiuos iššūkius, šiuolaikiniuose vožtuvuose įdiegtos novatoriškos konstrukcijos ypatybės, skirtos triukšmo mažinimui ir kavitacijos kontrolei. Daugiapakopės ventiliacijos konstrukcijos, tokios kaip labirinto stiliaus narvai ir antikavitacinės ventiliacijos, padeda išsklaidyti energiją ir sumažinti kavitacijos žalos riziką. Triukšmą slopinančios ventiliacijos ir specializuoti srauto takai sumažina akustinės energijos susidarymą, taip prisidedant prie saugesnės ir patogesnės darbo aplinkos.
Garo turbinos veikimo principas
Valdymo vožtuvai yra nepakeičiami šiluminių elektrinių garo sistemų komponentai, atliekantys gyvybiškai svarbų vaidmenį užtikrinant efektyvų, saugų ir patikimą veikimą. Tobulėjant technologijoms, šiuolaikiniai valdymo vožtuvai apima išmaniąsias funkcijas, pažangias medžiagas ir novatorišką konstrukciją, kad atitiktų nuolat augančius energetikos pramonės poreikius.
CEPAI specializuojasi aukštos kokybės valdymo vožtuvų, skirtų šiluminių elektrinių garo sistemoms, gamyboje. Būdami pirmaujančiu tiekėju ir gamintoju, siūlome novatoriškus sprendimus, kurie atitinka griežtus šiuolaikinių elektros energijos gamybos įrenginių reikalavimus. Mūsų ekspertų komanda nuolat kuria pažangiausias vožtuvų technologijas, užtikrindama optimalų našumą ir patikimumą kritinėse srityse.
