MTZ traktoriai, garsėjantys savo patikimumu ir universalumu, plačiai naudojami žemės ūkyje. Viena iš svarbiausių šių traktorių sistemų yra hidraulinis vairas, užtikrinantis lengvą ir patogų valdymą. Tinkamas hidraulinio vairo (HVS) pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ hidraulinio vairo pajungimą, veikimo principus, dažniausiai pasitaikančias problemas, jų priežastis, diagnostikos metodus ir remonto būdus.
Hidraulinio Vairo Sistemos Komponentai
Prieš pradedant pajungimo procesą, svarbu suprasti pagrindinius hidraulinio vairo sistemos komponentus:
- Hidraulinis siurblys (pvz., NŠ-10): Sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams.
- Hidraulinis skirstytuvas (hidro paskirstytojas): Nukreipia hidraulinį skystį į atitinkamą cilindro pusę, priklausomai nuo vairuotojo veiksmų.
- Hidraulinis cilindras: Pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus. MTZ 82 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai.
- Tepalo bakas: Rezervuaras hidrauliniam skysčiui. Bakelis taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio.
- Aukšto ir žemo slėgio žarnos (vamzdeliai): Jungia visus sistemos komponentus ir perduoda hidraulinį skystį.
- Vairo kolonėlė (dozatorius): Valdo hidraulinį skirstytuvą, reaguodama į vairuotojo veiksmus. Šis komponentas atsakingas už hidraulinio skysčio paskirstymą į cilindrą, priklausomai nuo vairuotojo atliekamo vairo pasukimo. Vairo kolonėlė veikia kaip vožtuvas, reguliuojantis skysčio srautą.
- Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.
Hidraulinio Vairo Veikimo Principas
MTZ 82 hidraulinis vairas - tai sudėtinga sistema, susidedanti iš kelių pagrindinių komponentų, kurie veikia sinergiškai, kad užtikrintų lengvą vairo pasukimą. Veikimo principas yra toks: vairuotojas pasuka vairą, tai suaktyvina vairo kolonėlę, kuri nukreipia hidraulinį skystį iš siurblio į hidraulinį cilindrą. Cilindras, veikiamas slėgio, išstumia stūmoklį, kuris per traukes pasuka priekinius ratus. Kai vairas atleidžiamas, kolonėlė grįžta į neutralią padėtį, ir skystis vėl cirkuliuoja į bakelį.
MTZ Hidraulinio Vairo Pajungimo Schema ir Instrukcija
Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo. Pagrindiniai schemos elementai: Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį. Tepalo bakas: Tepalas siurbiamas iš bako. Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą. Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus. Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.
Pasiruošimas:
- Atjunkite akumuliatorių.
- Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
- Įsitikinkite, kad turite tinkamą hidraulinį skystį.
Montavimo žingsniai:
- Siurblio montavimas: Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas. Įsitikinkite, kad siurblys tinkamai pritvirtintas.
- Skirstytuvo montavimas: Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.

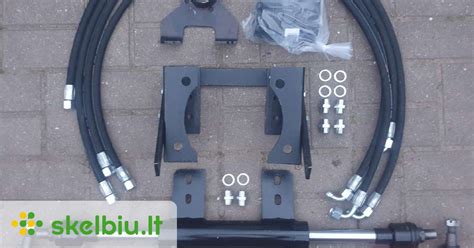

- Cilindro montavimas: Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių. Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
- Žarnų pajungimas: Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas. Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
- Tepalo bako pajungimas: Prijunkite tepalo baką prie siurblio ir skirstytuvo.
Sistemos užpildymas ir nuorinimas:
- Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas. Patikrinkite, ar nėra nuotėkio.
- Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus.
Patikrinimas:
Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai. Patikrinkite, ar nėra nuotėkio.
Dažniausiai Pasitaikančios Hidraulinio Vairo Problemos ir Jų Šalinimas
MTZ 82 hidraulinio vairo sistemoje gali kilti įvairių problemų, kurios gali paveikti vairo veikimą. Dažniausios problemos ir jų galimos priežastys:
Sunkus vairas:
- Galimos priežastys: Žemas hidraulinio skysčio lygis, užsikimšęs filtras, pažeistas siurblys, oro patekimas į sistemą, problemos su vairo kolonėle (dozatoriumi), pažeistas hidraulinis cilindras.
- Šalinimo būdai: Patikrinkite ir papildykite hidraulinio skysčio lygį, pakeiskite filtrą, patikrinkite siurblio veikimą ir, jei reikia, pakeiskite jį, nuorinkite sistemą, patikrinkite vairo kolonėlę ir cilindrą.
Netolygus vairas (strigimas):
- Galimos priežastys: Oro patekimas į sistemą, sugedusi vairo kolonėlė (dozatorius), pažeistos traukės arba šarnyrai.
- Šalinimo būdai: Nuorinkite sistemą, patikrinkite ir, jei reikia, suremontuokite arba pakeiskite vairo kolonėlę, patikrinkite ir sutepkite arba pakeiskite traukes ir šarnyrus.
Alyvos nutekėjimas:
- Galimos priežastys: Pažeistos hidraulinės žarnos arba vamzdeliai, pažeisti sandarikliai, atsilaisidavusios jungtys.
- Šalinimo būdai: Pakeiskite pažeistas žarnas, sandarinimo tarpines, komponentus, priveržkite jungtis.
Vairo vibracija:
- Galimos priežastys: Oro patekimas į sistemą, sugedęs vairo siurblys, nesubalansuoti priekiniai ratai.
- Šalinimo būdai: Nuorinkite sistemą, patikrinkite siurblio veikimą ir, jei reikia, pakeiskite jį, patikrinkite ratų balansavimą.
Tepalo putojimas:
- Galimos priežastys: Oro patekimas į sistemą, netinkamas hidraulinis skystis.
- Šalinimo būdai: Patikrinkite žarnų jungtis dėl sandarumo, nuorinkite sistemą, pakeiskite hidraulinį skystį rekomenduojamu.
ORBITROL VAIRO MECHANIZMAS
Diagnostikos Metodai
Norint sėkmingai pašalinti hidraulinio vairo problemas, būtina tiksliai nustatyti gedimo priežastį. Štai keletas diagnostikos metodų:
- Vizualinė apžiūra: Apžiūrėkite visus hidraulinius komponentus (žarnas, vamzdelius, siurblį, cilindrą, kolonėlę) dėl pažeidimų, nutekėjimų ir kitų akivaizdžių problemų.
- Alyvos lygio patikrinimas: Patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite ir stebėkite, ar nėra nutekėjimų.
- Oro pašalinimas iš sistemos: Jei įtariate, kad sistemoje yra oro, atlikite oro pašalinimo procedūrą.
- Slėgio matavimas: Naudojant manometrą, galima patikrinti slėgį hidraulinėje sistemoje ir nustatyti, ar siurblys generuoja pakankamą slėgį.
- Komponentų patikrinimas: Atskirus komponentus (siurblį, cilindrą, kolonėlę) galima patikrinti specialiose dirbtuvėse, naudojant specialią įrangą.
Remonto Būdai
Hidraulinio vairo remonto būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Kai kuriuos remonto darbus galima atlikti savarankiškai, o sudėtingesnius darbus rekomenduojama patikėti specialistams.
- Oro pašalinimas iš sistemos: Pakelkite priekinius traktoriaus ratus nuo žemės. Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus. Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.
- Hidraulinių žarnų ir vamzdelių keitimas: Jei žarnos arba vamzdeliai yra pažeisti, juos reikia pakeisti naujais. Pasirinkite tinkamas žarnas ir vamzdelius, atsižvelgdami į slėgį ir temperatūrą.
- Sandariklių keitimas: Jei pastebėjote alyvos nutekėjimą iš hidraulinių komponentų, greičiausiai reikia pakeisti sandariklius. Atkreipkite dėmesį į sandariklių tipą ir dydį.
- Vairo siurblio remontas arba keitimas: Jei siurblys sugedęs, jį galima bandyti remontuoti (pakeisti vidines dalis) arba pakeisti nauju. Siurblio remontas reikalauja specialių žinių ir įrankių.
- Vairo kolonėlės (dozatoriaus) remontas arba keitimas: Kolonėlės remontas yra sudėtingas procesas, kurį rekomenduojama patikėti specialistams. Jei kolonėlė labai pažeista, ją geriau pakeisti nauja.
- Hidraulinio cilindro remontas arba keitimas: Cilindro remontas apima sandariklių keitimą ir kitų pažeidimų šalinimą. Jei cilindras labai pažeistas, jį geriau pakeisti nauju.
Patarimai ir Rekomendacijos
- Tepalo pasirinkimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidrauliniams sistemoms.
- Filtro priežiūra: Reguliariai keiskite hidraulinį filtrą. Užsikimšęs filtras gali sumažinti sistemos efektyvumą ir pažeisti siurblį.
- Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
- Nuotėkio paieška: Reguliariai tikrinkite sistemą dėl nuotėkio. Nedelsiant pašalinkite nuotėkį, kad išvengtumėte didesnių problemų.
- Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalų. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.
- Vairuotojo įgūdžiai: Venkite staigių posūkių ir perkrovų. Tai gali pažeisti hidraulinę sistemą.
Reguliari Priežiūra
Reguliari MTZ 82 hidraulinio vairo priežiūra padės išvengti daugelio problemų ir prailginti sistemos tarnavimo laiką. Štai keletas priežiūros patarimų:
- Reguliariai tikrinkite alyvos lygį bakelyje: Palaikykite tinkamą alyvos lygį.
- Laiku keiskite hidraulinį filtrą: Rekomenduojamas filtro keitimo intervalas nurodytas traktoriaus naudojimo instrukcijoje.
- Stebėkite, ar nėra alyvos nutekėjimų: Jei pastebėjote nutekėjimą, nedelsdami pašalinkite priežastį.
- Reguliariai tepkite traukes ir šarnyrus: Tepimas padės išvengti korozijos ir užtikrins sklandų vairo pasukimą.
- Naudokite tinkamą hidraulinį skystį: Rekomenduojamą skysčio tipą rasite traktoriaus naudojimo instrukcijoje.
- Venkite perkrovų: Perkrovos gali sukelti didesnį krūvį hidraulinei sistemai ir pagreitinti jos susidėvėjimą.
Svarbūs Patarimai
Prieš pradedant bet kokius remonto darbus, atjunkite traktoriaus akumuliatorių. Dirbdami su hidrauline sistema, būkite atsargūs, nes skystis gali būti aukšto slėgio. Naudokite tik kokybiškas atsargines dalis. Jei nesate tikri dėl savo sugebėjimų, patikėkite remonto darbus specialistams.
Alternatyvūs Sprendimai ir Patobulinimai
Nors MTZ 82 hidraulinis vairas yra patikima sistema, yra keletas alternatyvių sprendimų ir patobulinimų, kurie gali pagerinti vairo veikimą ir patogumą:
- Vairo stiprintuvo montavimas: Vairo stiprintuvas sumažina vairo pasukimo jėgą, ypač dirbant su sunkiu inventoriumi.
- Hidraulinio vairo modernizavimas: Galima įdiegti modernesnę hidraulinio vairo sistemą su geresniais parametrais.

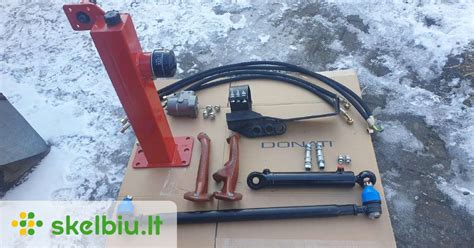

- Priekinio tilto su hidrauliniu cilindru montavimas: Jei traktorius neturi priekinio tilto su hidrauliniu cilindru, jį galima įdiegti.
Šie patobulinimai gali padidinti traktoriaus našumą ir vairuotojo komfortą.
