JBL automobiliniai garsiakalbiai yra žinomi dėl savo aukštos kokybės garso ir patvarumo. Šis vadovas skirtas padėti jums suprasti ir tinkamai naudoti jūsų naujus JBL garsiakalbius, užtikrinant optimalų garso našumą jūsų transporto priemonėje.
Produkto Informacija: JBL HDI-1200P Aktyvus Žemųjų Dažnių Garsiakalbis
HDI-1200P aktyvus žemųjų dažnių garsiakalbis yra aukštos kokybės garso įrenginys, sukurtas žymiai pagerinti jūsų garso sistemos žemuosius dažnius. Su pažangiomis funkcijomis ir universalia jungtimi šis žemųjų dažnių garsiakalbis skleidžia gilius, sodrius žemuosius dažnius, kad galėtumėte mėgautis nepamirštamu garso pojūčiu. Šis žemųjų dažnių garsiakalbis idealiai tinka tiems, kurie vertina galingą ir tikslų žemųjų dažnių atkūrimą, sukuriantį visiško panardinimo į muziką ar garsą efektą.
Pagrindinės charakteristikos:
- Maitinimo režimas: automatinis, su galimybe įjungti
- Fazės jungiklis: fazėje/nefazėje
- Žemo praėjimo krosoveris: su reguliuojamu dažnių diapazonu
- Žemųjų dažnių garsiakalbio stiprinimas: garsumo valdiklis tiksliam derinimui
- Įvesties jungtys: subalansuotas (XLR) ir nesubalansuotas (RCA)
Gaminio Vartotojo Vadovas
Norėdami sumontuoti groteles žemųjų dažnių garsiakalbyje, atlikite šiuos veiksmus:
- Sujunkite groteles su priekine žemųjų dažnių garsiakalbio skydeliu.
- Švelniai paspauskite, kol jos patikimai užsifiksuos.
Svarbios Saugos Gairės
Tinkamas montavimas ir vėdinimas yra gyvybiškai svarbūs jūsų prietaiso saugumui ir ilgaamžiškumui. Nedėkite prietaiso uždaros arba įmontuotos erdvės (pavyzdžiui, knygų spintoje), kad neperkaistų. Pateikite pakankamą ventiliaciją atviroje erdvėje. Neužkimškite ventiliacijos angų tokiais daiktais kaip laikraščiai, staltiesės, užuolaidos ir pan., nes dėl to įrenginys gali perkaisti. Nedėkite ant prietaiso apšviestų daiktų, žvakių ar kitų atviros ugnies šaltinių. Prietaisas yra skirtas naudoti tik vidutinio klimato sąlygomis.
Įtampos jungiklis:
Įrenginys palaiko du įvesties įtampos diapazonus: 110-120 V (60 Hz) ir 220-240 V (50 Hz). Prieš prijungdami įsitikinkite, kad įtampos parinkiklis nustatytas tinkamai. Norėdami pakeisti vardinę įėjimo įtampą arba pakeisti saugiklį, kreipkitės į kvalifikuotą specialistą.
Visada prijunkite įrenginį prie elektros tinklai su apsauginiu įžeminimu. Naudokite tik originalius priedus, rekomenduotus gamintojo. Nelaikykite prietaiso lietaus, drėgmės, lašai ir purslai. Draudžiama dėti ant įrenginio indai su skysčiais (pavyzdžiui, vazos). Maitinimo kištukas naudojamas kaip pagrindinis maitinimo išjungimo įtaisas, todėl turėtų likti lengvai pasiekiamas ir ne užblokuoti kiti objektai. Šių rekomendacijų laikymasis užtikrins patvarus ir saugus veikimas jūsų prietaisas.
Įskačiuoti Prekės
Vienas LFE kabelio ir paleidimo kabelio derinys. Pastaba: Maitinimo kištuko tipas skiriasi priklausomai nuo regiono.

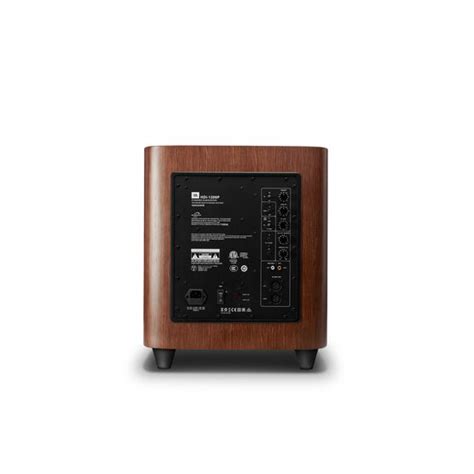

Žemųjų Dažnių Garsiakalbio Valdikliai ir Jungtys
Žemųjų dažnių garsiakalbio galiniame skydelyje yra pagrindiniai valdikliai ir jungtys, kurie padeda nustatyti įrenginį optimaliam garsui.
Valdiklių aprašymas:
- Dieta: Auto - žemųjų dažnių garsiakalbis įsijungia, kai aptinkamas garso signalas, ir persijungia į budėjimo režimą, jei signalo nėra daugiau nei 10 minučių. Įjungta - žemųjų dažnių garsiakalbis lieka įjungtas, kol išjungiamas rankiniu būdu.
- Fazės jungiklis: Leidžia sinchronizuoti žemųjų dažnių garsiakalbį su pagrindiniais garsiakalbiais. Teisingas fazės reguliavimas pagerina žemo dažnio atkūrimą ir sumažina fazių iškraipymą.
- Žemo praėjimo krosoveris: Šiuo reguliatoriumi galima nustatyti maksimalų dažnį, kuriuo žemųjų dažnių garsiakalbis leis garsą. Tai užtikrina sklandų perėjimą tarp žemųjų dažnių garsiakalbio ir pagrindinių garsiakalbių.
- Padidėjimo koregavimas: Leidžia reguliuoti žemųjų dažnių garsiakalbio garsumą sistemoje. Pasukite pagal laikrodžio rodyklę - padidinti garsumą. Pasukite prieš laikrodžio rodyklę - sumažinti garsumą.
- Įvesties jungtys: Naudojamas žemų dažnių garsiakalbiui prijungti prie stereo pirminio stiprintuvo (Preamp) arba erdvinio garso procesoriaus. Palaikomi du ryšio tipai: subalansuotas (XLR) ir nesubalansuotas (RCA).
Žemųjų Dažnių Garsiakalbio Prijungimas Prie Triggerio Įtampos Šaltinio
Žemųjų dažnių garsiakalbis automatiškai įsijungia, kai atitinkamoje įėjime gauna paleidimo signalą, ir pereina į budėjimo režimą, kai signalas išnyksta. Jei jūsų pirminis stiprintuvas, procesorius ar kitas garso / vaizdo komponentas turi įtampos paleidimo išvestį nuo 3 V iki 30 V (AC arba DC), prijunkite jį prie įvesties lizdo "Išorinis paleidiklis" ant žemųjų dažnių garsiakalbio. Jei jūsų įrenginio paleidimo išvestyje yra 3.5 mm mini lizdas, naudokite pridedamą kombinuotą kabelį LFE/paleidiklis. Svarbu! Nejunkite įvesties "Išorinis paleidiklis" žemųjų dažnių garsiakalbis į nuotolinio valdymo pulto išvestį (IR išėjimas) imtuvą arba namų kino sistemą. Tai gali sukelti gedimą.
Žemųjų Dažnių Garsiakalbio Įdėjimas
Žemųjų dažnių garsiakalbio veikimas labai priklauso nuo jo padėties patalpoje ir padėties kitų sistemos garsiakalbių atžvilgiu. Nors žmogaus ausis mažai geba suvokti garso kryptį esant žemiems dažniams, žemųjų dažnių garsiakalbio pastatymas uždaroje erdvėje turės įtakos garso kokybei dėl atspindžių, stovinčių bangų ir sugerties patalpoje. Optimalus žemųjų dažnių garsiakalbio išdėstymas lemia atkuriamų žemųjų dažnių kiekį ir kokybę.
Ryšių Užveijimas
DĖMESIO! Prieš prijungdami arba atjungdami bet kokius komponentus, įsitikinkite, kad visi įrenginiai yra išjungti.
Prijungimas prie AV imtuvo arba procesoriaus su įmontuotu kryžminiu jungikliu
Jei jūsų erdvinio garso procesorius turi žemųjų dažnių garsiakalbio išvestį su žemųjų dažnių filtru, vadovaukitės toliau pateikta prijungimo schema. Galite naudoti subalansuotą (XLR) arba nesubalansuotą (RCA) jungtį, prijungdami laidą prie kairiojo arba dešiniojo žemųjų dažnių garsiakalbio įvesties lizdo. Dirbdami su AV procesoriais, kuriuose yra įtaisytas kryžminimas, nustatykite žemųjų dažnių garsiakalbio kryžminio valdymo valdiklį „LFE“, kad užtikrintumėte teisingą žemų dažnių apdorojimą.
Prijungimas prie stereo imtuvo, stiprintuvo arba išankstinio stiprintuvo
Jungdami žemųjų dažnių garsiakalbį prie stereosistemos, vadovaukitės toliau pateiktomis gairėmis. Dauguma stereo komponentų neturi atskiros žemųjų dažnių garsiakalbio išvesties, bet jei tokia yra, naudokite ją. Kitu atveju jums reikės Y skirstytuvo: kairįjį ir dešinįjį išėjimus prijunkite prie žemųjų dažnių garsiakalbio, signalą padalindami taip, kad viena Y skirstytuvo pusė patektų į žemųjų dažnių garsiakalbio įvestį, o kita - į pagrindinį kairįjį arba dešinįjį garsiakalbį. Ryšys tarp įrenginio ir žemųjų dažnių garsiakalbio gali būti subalansuotas (XLR) arba nesubalansuotas (RCA), priklausomai nuo turimų jungčių. Naudojant šį prijungimo būdą, būtina nustatyti žemųjų dažnių garsiakalbio kryžminį valdymą 50-150 Hz diapazone, vengiant režimo „LFE“, nes jis skirtas kelių kanalų garsui.
Charakteristikų

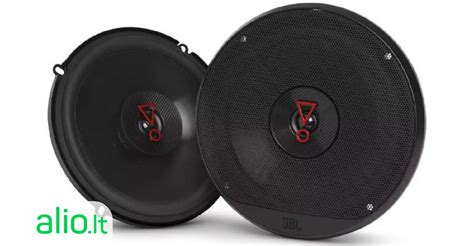

JBL Stage3 garsiakalbiai automobiliams sujungia patentuotas technologijas, pasaulinės klasės inžineriją ir JBL profesionalaus garso paveldą, kad sukurtų galingą automobilių garso garsiakalbių liniją. Sutelkdami dėmesį į našumą ir tinkamumą, jie suteikia jūsų transporto priemonei nepakartojamą garso našumą. Tai suteikia aukščiausią išvestį ir našumą naudojant kaip gamyklinės sistemos atnaujinimą ir taip pat grynai antrinės rinkos sistemai su išoriniu stiprintuvu.
Pagrindinės savybės:
- Pažangi kupolinio garsiakalbio konstrukcija: Kraštu valdomi kupoliniai aukštų dažnių garsiakalbiai 6-1/2" komponentinėse sistemose ir 6" x 9" 3-juostų garsiakalbiuose užtikrina platesnį ir lygesnį aukštų dažnių atsaką.
- Sukurtas tinkamai: Didelis dėmesys tinkamumui yra svarbiausias šios garsiakalbių šeimos sėkmės veiksnys.
- Išorinis kryžminis jungiklis su 0/+2dB aukštų dažnių lygio valdymu: Stage3 6-1/2" komponentinės sistemos turi išorinius kryžminius jungiklius, kad tiksliai valdytų dažnių pasiskirstymą tarp žemų dažnių garsiakalbio ir aukštų dažnių garsiakalbio. Kad būtų galima toliau derinti sistemą, numatytas 0/+2dB aukštų dažnių lygio valdymas, leidžiantis reguliuoti priklausomai nuo aukštų dažnių garsiakalbio vietos.
- Vėdinamas krepšio rėmo dizainas: Itin standūs vėdinami krepšiai padeda aušinti balso ričių, todėl garsiakalbis yra patikimesnis. Ne tik atrodo šauniai, bet ir suteikia realią naudą, efektyviai pašalindamas šilumą iš variklio struktūros, beveik kaip ventiliatorius, kai kūgis juda per savo eigą. Nauda yra mažesnis iškraipymas esant dideliam garsui, ilgesnis garsiakalbio tarnavimo laikas ir didesnė galia.
- Konkurencingai suderinti: Daugumai prekės ženklų, paruošti garsiakalbiai ir paviršutiniškas dažnių atsako kreivių patvirtinimas yra pakankami. Tai nėra JBL atveju.
Darbas Su Žemųjų Dažnių Garsiakalbiu
Žemųjų dažnių garsiakalbio maitinimo jungiklį nustatykite į padėtį "Įjungta". Perjunkite maitinimo režimą į padėtį "Automatinis". Žemųjų dažnių garsiakalbis automatiškai įsijungs, kai gaus garso signalą. Jei signalo nėra apie 10 minučių, prietaisas persijungs į budėjimo režimą. Būsenos indikatorius: Žalia šviesa - žemųjų dažnių garsiakalbis įjungtas. Raudona šviesa - budėjimo režimas. Jei neplanuojate naudoti žemųjų dažnių garsiakalbio ilgą laiką (pavyzdžiui, jei vykstate atostogauti), pasukite maitinimo jungiklį į „Išjungta“.
Žemųjų Dažnių Garsiakalbio Nustatymai
- Kryžminis: Kryžminis valdiklis kontroliuoja įmontuoto žemųjų dažnių filtro ribinį dažnį diapazone nuo 50 Hz iki 150 Hz. Kuo aukštesnis nustatymas, tuo aukštesniu dažniu pradės veikti žemųjų dažnių garsiakalbis, padidindamas žemųjų dažnių persidengimą su pagrindiniais garsiakalbiais.
- Garso valdymas: Naudokite garsumo valdiklį, kad subalansuotumėte žemųjų dažnių garsiakalbio lygį su likusia sistema. Pasukite pagal laikrodžio rodyklę - padidinti garsumą. Pasukite prieš laikrodžio rodyklę - sumažinti garsumą.
- Fazė: Fazių jungiklis nustato, ar žemųjų dažnių garsiakalbis veikia kartu su pagrindiniais garsiakalbiais. Neteisinga fazė gali susilpninti žemuosius dažnius, nes garso bangos iš dalies panaikina viena kitą.
Kaip teisingai nustatyti?
- Kryžminis: Sutelkite dėmesį į boso tolygumą. Jei tam tikrais dažniais žemieji dažniai yra per ryškūs, pabandykite sumažinti kryžminį dažnį. Jei žemieji dažniai atrodo silpni, padidinkite kryžminimo lygį.
- Garso valdymas: Idealus muzikos garsumas gali būti per garsus filmams ir atvirkščiai. Išbandykite nustatymą skirtinguose turinio žanruose, kad rastumėte optimalų balansą. Jei atrodo, kad žemųjų dažnių garsiakalbis per garsiai arba per tylu, pabandykite pakeisti jo vietą: kambario kampe bosas tampa garsesnis. Toli nuo sienų ar kampų žemieji dažniai susilpnėja.
- Fazė: Tinkinimas: Palikite jungiklį numatytoje padėtyje "Gerai". Jei žemieji dažniai atrodo išplauti arba silpni, pabandykite perjungti fazę. Geriausias pasirinkimas yra sutelkti dėmesį į pažįstamas muzikines kompozicijas ir pasirinkti nustatymą, kuriame būgno ir boso garsai būtų aiškiausi ir sodriausi.
Gedimai: Mirksi Indikatorius
Raudonas šviesos diodas mirksi <30 sekundžių: Žemųjų dažnių garsiakalbis veikia apsaugos režimu ir atsigaus automatiškai.
Automobilio Žemos Dažnio Garsiakalbis (Subwoofer)
Automobilio subwooferis yra specializuotas garsiakalbis, sukurtas tvarkyti žemus garso signalus, paprastai esančius 20-200 Hz diapazone. Jo pagrindinė funkcija yra atkurti gilias bosines natas ir pagerinti bendrą garso patirtį automobilyje.
Pagrindinės savybės:
- Boso atkūrimas: Automobilio subwooferio pagrindinė funkcija yra atkurti žemus garso dažnius, kuriuos įprasti automobilių garsiakalbiai gali turėti sunkumų veiksmingai tvarkyti. Tai apima gilias bosines muzikos natas, sprogimo dūzgimą filmuose ir kitus žemos dažnių efektus.
- Garsiakalbio dydis: Subwooferiai būna įvairių dydžių, paprastai matuojami colių. Dažni dydžiai apima 8, 10, 12 ir 15 colių. Subwooferio dydis gali įtakoti jo atkurtos bosinės garsų gylį ir galią.
- Dėžės: Subwooferiai dažnai įmontuojami į specialias dėžes arba korpusus, siekiant optimizuoti jų veikimą. Dėžės tipas, ar ji būtų uždara, su anga arba bandpaso, gali paveikti garsų charakteristikas.
- Stiprintuvas: Subwooferiams paprastai reikalingas atskiras stiprintuvas, suteikiantis pakankamą galios jų veikimui. Tai leidžia jiems atkurti gilų bosą, nesukeliant per didelio apkrovimo pagrindiniam automobilio garso sistemai.
- Dažnių atsakas: Geras subwooferis geba reaguoti į žemą dažnių atsaką, siekdamas pasiekti žemiausius bosinius garsus.
JBL Stage 1200B Automobilinis žemų dažnių garsiakalbis su korpusu
Galia RMS / Max - 250W/ 1000W, jautrumas 91dB. Garsiakalbiai yra kruopščiai sureguliuoti, kad užtikrintų aukštą SPL (garso slėgio lygį) ir mažą iškraipymą. Tai reiškia, kad atsižvelgiama į įprastas specifikacijas ir garsiakalbio savybes, siekiant sukurti JBL garsą. HARMAN standartas - testuotas įrenginys. JBL garsiakalbiai turi praeiti griežtą bandymų procesą, kuris sunaikintų silpnesnius garsiakalbius. JBL juos užšaldo, kepa, purto, apšviečia ultravioletine šviesa ir leidžia pilnu galingumu kelias dienas. Tai JBL - garsiakalbis ir garsas, kuris jau daugiau nei 70 metų jaudina garso entuziastus. Nėra nieko geriau nei važiuoti su JBL garsu. JBL Stage plonas dėžė yra sukurta taip, kad tilptų beveik bet kuriame automobilyje su paprastu montavimu.
Į komplektą įeina:
- 1 x Žemų dažnių garsiakalbio dėžė
- 1 x Naudotojo vadovas
- 2 x Prekės ženklo lipdukai
Kaip išsirinkti žemų dažnių garsiakalbį savo automobiliui | Crutchfield
