Multimetras - tai universalus matavimo prietaisas, kuris yra nepakeičiamas įrankis tiek profesionaliems elektrikams, tiek namų meistrams. Jis leidžia matuoti įvairius elektros grandinės parametrus, įskaitant įtampą, srovę ir varžą. Šiame straipsnyje daugiausia dėmesio skirsime tam, kaip skaitmeniniu multimetru patikrinti automobilio akumuliatoriaus būklę, nustatyti įkrovimo lygį ir aptikti galimas problemas.
Kas yra skaitmeninis multimetras ir kaip jis veikia?

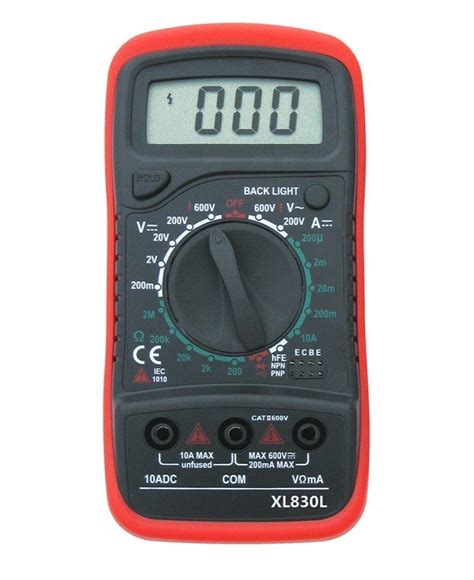

Skaitmeninis multimetras, dar kitaip vadinamas multitesteriu, yra nešiojamasis elektroninis prietaisas, skirtas matuoti įvairias elektros tinklo charakteristikas. Jis gali matuoti nuolatinę ir kintamąją įtampą, nuolatinę ir kintamąją srovę, varžą, o kai kurie modeliai - netgi kondensatorių talpą ir tranzistorių parametrus. Išmatuotos vertės skaitmeniniame multimetre rodomos tiesiogiai skaitmenine forma LCD ekrane, todėl jas lengva nuskaityti.
Skaitmeninių multimetrų privalumai, palyginti su analoginiais (rodykliniais), yra didesnis matavimų tikslumas, patogumas ir aiškumas. Jie taip pat dažnai turi papildomų funkcijų, tokių kaip garso signalas tęstinumui tikrinti ar automatinis diapazono pasirinkimas.
Prieš naudojant multimetrą bet kokiam matavimui, svarbu susipažinti su jo funkcijomis, tinkamai pasirinkti matavimo diapazoną ir bandymo laidų jungtis (lizdus). Kai matuojamo dydžio vertė nežinoma, patartina pradėti nuo didžiausio diapazono ir palaipsniui jį mažinti, kol bus gautas tinkamas rodmuo.
Kodėl svarbu tikrinti akumuliatoriaus būklę?
Automobilio akumuliatorius yra gyvybiškai svarbus komponentas, atsakingas už variklio užvedimą ir visos automobilio elektros sistemos maitinimą. Laikui bėgant akumuliatorius sensta ir jo talpa mažėja. Silpnas arba išsikrovęs akumuliatorius gali sukelti įvairių problemų, pradedant sunkumais užvedant variklį ir baigiant elektroninių sistemų gedimais. Parazitinis srovės nutekėjimas automobilyje, kai variklis išjungtas, taip pat gali greitai išeikvoti akumuliatorių.
Reguliari akumuliatoriaus patikra multimetru leidžia laiku pastebėti atsirandančias problemas, išvengti netikėtų gedimų kelyje ir sutaupyti pinigų bei laiko.
Kaip patikrinti akumuliatoriaus įtampą su multimetru (variklis išjungtas)?
Akumuliatoriaus patikrinimas multimetru yra vienas paprasčiausių būdų įvertinti jo būklę. Šiam patikrinimui nereikia specialios įrangos, užtenka tik skaitmeninio multimetro.
Paruošiamieji darbai:
- Visiškai išjunkite automobilio variklį ir išimkite raktą iš užvedimo spynos.
- Išjunkite visas šviesas, radiją ir kitus prietaisus.
- Atidarykite automobilio kapotą ir suraskite akumuliatorių.
- Apžiūrėkite akumuliatoriaus gnybtus. Jei matote baltų ar žalsvų nuosėdų (korozijos), nuvalykite jas vieliniu šepečiu. Purvini gnybtai gali duoti netikslius rodmenis.
Matavimo procesas:
- Įjunkite multimetrą ir pasirinkite nuolatinės srovės (DC) įtampos matavimo režimą. Jis žymimas raide V su tiesia linija arba brūkšneliais virš jos (V- arba VDC). Svarbu nepasirinkti kintamosios srovės (AC) režimo, kuris žymimas V~.
- Raudoną multimetro laidą (zondą) prijunkite prie teigiamo (+) akumuliatoriaus gnybto.
- Juodą laidą (zondą) prijunkite prie neigiamo (-) akumuliatoriaus gnybto.
- Užtikrinkite tvirtą kontaktą: laidų galai turi gerai priglusti prie metalinio gnybto paviršiaus.
- Pažvelkite į multimetro ekraną ir palaukite 3-5 sekundes, kol skaičiai nusistovės.

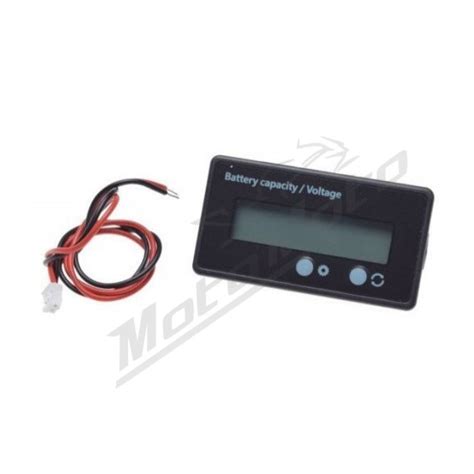

Rodmenų interpretacija (variklis išjungtas, akumuliatorius "pailsėjęs" bent 1-2 valandas):
- 12.6V ar aukštesnė: Akumuliatorius pilnai įkrautas ir sveikas.
- 12.4V - 12.6V: Akumuliatorius įkrautas apie 75%.
- 12.2V - 12.4V: Akumuliatorius įkrautas apie 50%.
- 12.0V - 12.2V: Akumuliatorius įkrautas apie 25%.
- Žemiau 12.0V: Akumuliatorius išsikrovęs arba sugedęs.
Jei multimetras rodo neigiamą reikšmę (pvz., -12.5V), tai reiškia, kad supainiojote laidų jungtis. Tiesiog pakeiskite raudoną ir juodą laidus vietomis.
Jei įtampa yra žemiau 12.0V, gali tekti įkrauti akumuliatorių arba jį pakeisti.
Akumuliatoriaus įkrovimo patikrinimas (variklis veikia)
Šis testas parodo, ar automobilio generatorius tinkamai krauna akumuliatorių.
Matavimo procesas:
- Užveskite automobilio variklį.
- Pakartokite veiksmus, aprašytus aukščiau, prijungdami multimetro zondus prie akumuliatoriaus gnybtų.
- Stebėkite įtampos rodmenis ekrane.
Rodmenų interpretacija (variklis veikia):
- 13.8V - 14.7V: Generatorius krauna akumuliatorių tinkamai.
- Žemiau 13.5V: Gali būti generatoriaus arba įkrovimo sistemos problema.
- Virš 15.0V: Gali būti įtampos reguliatoriaus problema.
Norint atlikti tikslesnį patikrinimą, galite įjungti visus automobilio elektros prietaisus (žibintus, oro kondicionierių, sėdynių šildymą ir pan.). Įtampa neturėtų nukristi žemiau 13.0V. Stiprus kritimas rodo, kad akumuliatorius nebepajėgia tiekti reikiamų srovės.
Kitos svarbios akumuliatoriaus ir elektros sistemos patikros
Be įtampos matavimo, multimetras gali būti naudojamas ir kitoms svarbioms diagnostikos procedūroms:
Parazitinio srovės nutekėjimo tikrinimas:
Parazitinis srovės nutekėjimas - tai nenumatytas elektros srovės tekėjimas per grandinę, kai automobilis yra išjungtas. Tai gali greitai išsikrauti akumuliatorių.
- Norint tiksliai išmatuoti parazitinę srovę, multimetrą reikia įjungti į grandinę nuosekliai tarp akumuliatoriaus neigiamo gnybto ir automobilio kėbulo.
- Pirmiausia nustatykite multimetrą į aukščiausią 10A (ar 20A) srovės matavimo diapazoną, tada palaipsniui mažinkite diapazoną iki mA ar μA, kad gautumėte tikslesnius parodymus.
- Pagal automobilių gamintojų standartus, normalus parazitinis srovės nutekėjimas šiuolaikiniuose automobiliuose neturėtų viršyti 50 miliamperų (0.05A).
- Daugelyje šiuolaikinių automobilių elektroninių sistemų perėjimas į miego režimą gali trukti iki 30 minučių. Tikslesniam matavimui rekomenduojama palaukti bent 15-20 minučių po automobilio užrakinimo.
- Parazitinio nutekėjimo šaltinio lokalizavimas vykdomas sistemingai traukiant saugiklius vieną po kito ir stebint, kada srovė ženkliai sumažės.
Akumuliatoriaus vidinės varžos matavimas:
Maža vidinė varža rodo gerą akumuliatoriaus būklę. Šis matavimas yra sudėtingesnis ir reikalauja specialios įrangos arba kruopštaus paruošimo.
Akumuliatoriaus talpos tikrinimas:
Tikrosios akumuliatoriaus talpos matavimas yra ilgas procesas, reikalaujantis akumuliatoriaus iškrovimo per kontroliuojamą apkrovą ir laiko fiksavimo.
Dažniausios klaidos ir saugos priemonės
- Neteisingas režimas: AC (kintamosios srovės) režimo pasirinkimas vietoj DC (nuolatinės srovės) matuojant akumuliatoriaus įtampą yra dažniausia pradedančiųjų klaida.
- Per trumpas laukimo laikas: Matavimas iš karto po variklio išjungimo gali parodyti paviršinę įtampą, o ne tikrąją akumuliatoriaus būklę.
- Nešvarūs gnybtai: Oksidų sluoksnis ant gnybtų sukuria papildomą varžą ir duoda žemesnį rodmenį.
- Saugos nesilaikymas: Švino rūgštinio akumuliatoriaus elektrolitas yra sieros rūgštis, kuri gali nudeginti odą ir akis. Visada naudokite apsauginius akinius ir pirštines. Niekada nematuokite akumuliatoriaus srovės, kai automobilis užvestas - tai gali sugadinti multimetrą ir sukelti elektros pavojų.
Reguliari akumuliatoriaus patikra multimetru yra paprastas, bet efektyvus būdas užtikrinti patikimą automobilio veikimą ir išvengti nemalonių situacijų kelyje.
Kaip patikrinti automobilio akumuliatorių multimetru
Vidutinis akumuliatoriaus tarnavimo laikas yra 4-6 metai. Jei jūsų akumuliatorius senesnis, verta atkreipti ypatingą dėmesį į jo būklę. Jei sutampa du ar daugiau požymių, rodančių silpną akumuliatorių (pvz., lėtas variklio sukimas, blankiai šviečiantys žibintai, nuolat išsikraunantis akumuliatorius), nedelskite su jo pakeitimu.
Renkantis naują akumuliatorių, atkreipkite dėmesį į jo talpą (Ah) ir paleidimo srovę (CCA). Dyzeliniams automobiliams paprastai reikia didesnės talpos (nuo 70 Ah), benzininiams dažniausiai pakanka 55-70 Ah.
