Televizija ilgą laiką buvo neatsiejama gyvenimo dalis. Net kaimuose retai rasite namą be televizoriaus. Kaip veikia palydovinė televizija? Erdve, Žemės pusiaujo lygyje, sukasi televizijos palydovai, siunčiantys signalą į planetą, kur jį priima specialūs prietaisai - antenos, o tada šis signalas dekoduojamas ant televizoriaus priedėlio ir perduodamas vaizdas.
Palydovinė antena veikia kaip tam tikras objektyvas, kuris renka radijo bangas į vieną pluoštą, sustiprindamas stabilų priėmimą. Todėl svarbu pasirinkti tinkamą lėkštę, kurios signalas patenka į konvektorių, tada jis paverčiamas ir patenka į imtuvą, o tik tada patenka į ekraną. Būtent tokia prieinama ir kokybiška televizija kelia klausimą, kaip savarankiškai nustatyti palydovinę anteną, o po to - televizijos kanalus.
Kaip patys įdiegti palydovinę anteną (instrukcijos pradedantiesiems)
Norėdami nepirkti palydovinės televizijos rinkinio atskirai, galite jį įsigyti specializuotoje parduotuvėje arba užsisakyti internetu. Į šį paketą įeina šie elementai:

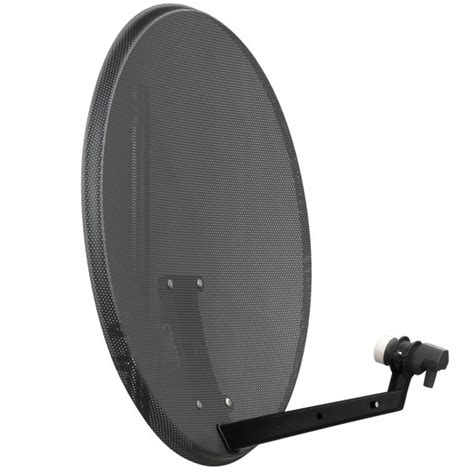

- Antena yra nuo 0,7 iki 1,2 m skersmens;
- Konvektorius, jų gali būti keli;
- Multifeeds - konvektoriaus tvirtinimo sistema;
- Disek - įtaisas, skirtas perjungti konvektorius;
- Bendraašis kabelis, kurio varža 75 omai;
- F jungtis;
- Laikiklis, kaiščiai ar inkarai.
Įsigijus įrangą, kyla klausimas, kaip savarankiškai montuoti palydovinę anteną ant stogo ar už lango.
Susirinkimo parinktys
Pirmiausia pagal instrukcijas surinkite pačią anteną. Patikrinkite, ar visi veržlės ir varžtai yra priveržti. Palikite tik vieną tvirtinimą šiek tiek susuktą (link paties konvektoriaus), kuris bus atsakingas už vertikalų nuolydį. Konvektorius turi būti tvirtinamas viduryje, stebėkite jo ilgį. Kabelio išėjimas turi būti statmenas žemei. Visiškas fiksavimas įvyksta gavus aiškų signalą ir pakankamai energijos.
Įrangos vietos parinktis
Dabar turite pasirinkti diegimo vietą. Paprastai montuojama ant sienos ar stogo. Pietų metu saulė pateks į dešinę pusę. Galite pamatyti, kaip ta pati įranga yra sumontuota pas kaimynus. Dauguma antenų yra nukreiptos viena kryptimi. Jei prisijungsite prie „Rainbow“ televizoriaus, įranga bus šiek tiek nukreipta į kairę. „Continent TV“ ir „Telekarat“ nustatytas 85 ⁰. Renkant montavimo kryptį ir vietą, būtina patikrinti, ar pašaliniai daiktai netrukdo signalui, tai yra, niekas neturėtų blokuoti antenos.
Laikiklio montavimas
Laikiklis turi būti tvirtai pritvirtintas, o skirtingoms sienoms naudojami skirtingi varžtai. Plytų, betono ar medžio sienoms tinka 17 ar 13 galvučių vandentiekio varžtas. Jei naudojate standartinę 90 cm anteną, pakanka 6 cm varžto. Jei būstas yra apvilktas dailylentėmis, reikės ilgesnių vandentiekio varžtų, taip pat montuojami tarpikliai iš metalinių vamzdžių. Pirmiausia paruoškite reikiamo skersmens skylutes, tada padarykite tarpiklius ir įdiekite anteną. Įrangą galite pritvirtinti ant metalinės sijos, tam turėtumėte naudoti savisriegius varžtus metalui su specialiu grąžtu su šešiakampe galvute.
Antenos derinimas ir signalo tikrinimas
Surenkant įrangą, tačiau paskutinis varžtas dar nėra tvirtai priveržtas, būtina patikrinti signalo kokybę. Kai antena yra sumontuota ant stogo, belieka prijungti laidą prie imtuvo ir atlikti nustatymus, tačiau šiame etape kyla klausimas, ar indo kryptis ant stogo yra teisinga. Galite nuolat nusileisti ir tikrinti imtuvo signalą arba pakelti nešiojamą televizorių ant stogo ir jį tikrinti. Tačiau yra daug paprastesnis variantas: nusipirkite specialų įrenginį, kad patikrintumėte palydovo signalą nepalikdami pačios antenos.
Nustatymai tiesiai ant stogo
Jei nuspręsite sutaupyti pinigų, apsvarstykite, kaip patys nustatyti palydovinę anteną be prietaiso: prijunkite maitinimo laidą (220W) prie plokštės. Šalia jo įdiekite imtuvą, kuris buvo įtrauktas į rinkinį. Į patikrinimo vietą atsineškite nešiojamąjį televizorių. Prijunkite viską pagal schemą ir patikrinkite, sureguliuodami plokštės kryptį. Jei nėra noro viską tempti aukštyn, vis tiek turėtumėte nusipirkti įrenginį, o derintuvas ir televizorius liks savo vietose. Prietaisas rodys duomenis apie gaunamą signalą. Šiuo atveju šios įrangos maitinimas gaunamas iš imtuvo, todėl belieka pakoreguoti paties cimbolo kryptį.
Palydovinių antenų derintuvo pajungimas ir nustatymas
Prieš tęsdami atsakymą į klausimą, kaip suderinti kanalus ant palydovinės antenos, turėtumėte patys prijungti derintuvą prie televizoriaus. Norėdami tai padaryti, galite naudoti keletą gamintojų parinkčių.
| Kaip | Paveikslėlis |
|---|---|

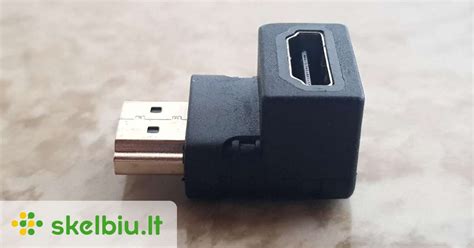

| Prijunkite naudojant standartinį HDMI kabelį, reikalingą jungtį galite gauti beveik visuose šiuolaikiniuose televizoriuose. |  |
| Kartais į rinkinį gali būti įtrauktas „scart - scart“ (šukos) kabelis. |  |

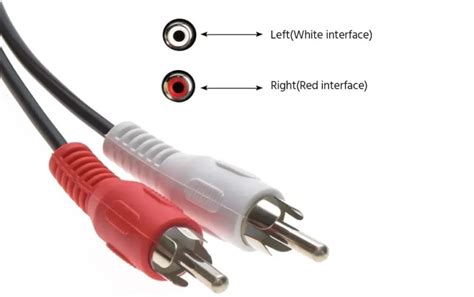

| "Tulpės" yra vienas iš labiausiai paplitusių būdų derinti imtuvą ir televizorių. Spalvomis įstatykite į atitinkamas jungtis televizoriaus gale arba priekyje. |  |
| Konfigūracijoje taip pat galima rasti kitą "tulpės" Y, Pb, Pr variantą. |  |

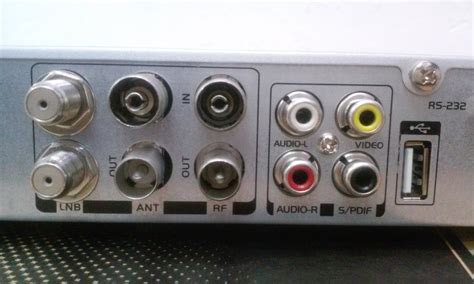

| Paskutinis variantas yra koaksialinio kabelio įvestis naudojant RF OUT. |  |
Prijungę įrangą ir įjungę ją į tinklą, eikite tiesiai į kanalo derinimo televizoriuje. Norėdami tai padaryti, pirmiausia paspauskite meniu mygtuką ant imtuvo nuotolinio valdymo pulto. Jei televizoriaus ekrane nieko nevyksta, kažkas negerai arba nėra prijungtas prie tinklo. Pasirinkite derintuvo prijungimo būdą pačiame televizoriuje (mygtukai „AV“, „Sourse“, „Input“ arba stačiakampis su rodykle nuotolinio valdymo pulte).
Paskutiniai nustatymai ir kanalų paieška
Belieka atlikti paskutinius nustatymus ir ieškoti kanalų: Eikite į meniu. Atidarykite įrenginiai arba diegimas. Ekrano apačioje atsidariusiame lange bus dvi skalės, rodančios signalo kokybę. Pagrindiniai nustatymai nustatomi pagal numatytuosius nustatymus. Pasirinkite palydovo pavadinimą. LNB eilutėje nurodykite konvektoriaus tipą. Nelieskite likusių duomenų, tiesiog patikrinkite, ar įjungtas LNB. Kai maitinimo skalėse rodomas didelis skaičius, prijunkite koaksialinį kabelį, einantį nuo konvektoriaus iki imtuvo. Tokiu atveju F jungtys turi būti paruoštos iš anksto. Palydovinės antenos įrengimas ir imtuvo nustatymas apima keletą veiksmų.
- Nustatykite idealią vietą: raskite tinkamą vietą palydovinės antenos įrengimui. Jis turi turėti aiškią regėjimo liniją į dangų palydovo, iš kurio norite gauti signalus, kryptimi.
- Surinkite palydovinę anteną: vadovaukitės instrukcijomis, pateiktomis su palydovine antena, kad surinktumėte jos komponentus.
- Sumontuokite anteną: pritvirtinkite palydovinę anteną prie stabilios konstrukcijos, pvz., sienos arba tvirto stulpo. Įsitikinkite, kad ji tvirtai pritvirtinta ir tinkamai išlyginta.
- Paleiskite koaksialinį kabelį: vieną aukštos kokybės bendraašio kabelio galą prijunkite prie antenos LNB, o kitą galą prie palydovinio imtuvo savo namuose.
- Prijunkite imtuvą: naudokite kitą bendraašį kabelį palydoviniam imtuvui prijungti prie televizoriaus.
- Nustatykite imtuvą: vykdykite palydovinio imtuvo ekrane pateikiamas instrukcijas. Paprastai tai apima pageidaujamos kalbos, regiono ir palydovinio ryšio teikėjo pasirinkimą.
- Kanalų derinimas: nustatę imtuvą, atlikite kanalų nuskaitymą, kad ieškotumėte galimų palydovinių kanalų.
- Tiksliai sureguliuokite antenos išlygiavimą: naudokite imtuvo signalo stiprumo ir kokybės indikatorius, kad tiksliai nustatytumėte palydovinės antenos išlygiavimą. Mažais žingsneliais reguliuokite azimuto ir aukščio kampus, tikrindami signalo stiprumą po kiekvieno reguliavimo.
Atminkite, kad šiame vadove pateikiama bendra diegimo proceso apžvalga. Palydovinė televizija per pastaruosius kelerius metus daugumai gyventojų nėra prabanga. Todėl jis populiarus ne tik didžiuosiuose miestuose, bet ir gana atokiuose kaimuose. Norint gauti gerą signalą ir gerą vaizdą, svarbu suprasti, kaip įrengti palydovinę anteną ir tinkamai ją sukonfigūruoti.
📺 Improve Your TV Signal Without an Antenna 😱 Simple Trick You Won’t Believe
Kur įrengti palydovinę anteną
Kad palydovo signalas būtų stiprus ir kokybiškas, jo kelyje neturi būti jokių kliūčių. Todėl specialistai pataria įrengti anteną tokioje vietoje, kur nėra medžių, kitų pastatų, reklaminių stendų ir pan. Taip pat verta atsižvelgti į kai kuriuos kitus veiksnius, pvz.: arti televizoriaus; Galimybė susipažinti su savininku. Jei palydovinė antena yra netoli televizoriaus, žmogui prieinamoje vietoje, ją bus gana lengva įrengti ir nustatyti. Geriausia ją įrengti ant namo stogo. Tačiau lėkštę taip pat galima montuoti balkone arba ant pastato fasado. Specialistai nerekomenduoja montuoti antenos ant balkonų arba ten, kur ji gali būti veikiama stipraus lietaus, sniego ar vandens.
Surinkite anteną
Antena turi būti surinkta pagal gamintojo instrukciją. Šio proceso metu labai svarbu su veidrodžiu elgtis atsargiai ir itin atsargiai. Jokiu būdu negalima daryti jokių mechaninių pažeidimų, kurie galėtų pakeisti jo geometriją. Tai ypač taikoma veidrodžiams, pagamintiems iš aliuminio. Sumontavus anteną būtina patikrinti, ar visi be išimties tvirtinimo elementai yra tvirtai priveržti. Svarbiausia surinkimo dalis yra palydovinio keitiklio montavimas (LNB - mažo triukšmo blokinis žemynkryptis keitiklis). Tinkama poliarizacija turi tiesioginės įtakos signalo, kurį galiausiai priims antena, kokybei. Norint jį patobulinti, galvutes aplink savo ašį reikia reguliuoti rankiniu būdu. Galiausiai keitiklis turi būti užfiksuotas palankiausioje padėtyje. Jei įrengus anteną neįmanoma atlikti keitiklio reguliavimo, šį procesą reikia atlikti iš anksto. Papildomos informacijos apie surinkimą galima gauti iš pardavėjo.

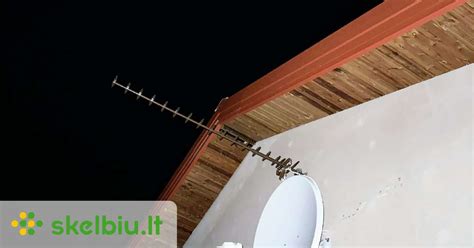

Laikiklio ir antenos montavimas
Norint sumontuoti laikiklį, reikės perforatoriaus arba specialaus plaktuko, skirto skylėms plytose ar betone gręžti. Specialistai rekomenduoja įrengti šiuos laikiklius: jį galima montuoti ant inkarinių varžtų su pleišto funkcija. Kai varžtas įsukamas į sieną, jo ašmenys išsiskleidžia į visas puses. Tai užtikrina tikrai patikimą tvirtinimą. Labai svarbu atkreipti dėmesį į laikiklio montavimą: jei sienos mūrinės, geriausiai tinka inkariniai varžtai. М8 arba Н10. Didelio atsparumo senų plytų konstrukcijai leidžiama naudoti didesnio nei 20 mm skersmens inkarinius varžtus. Specialistai rekomenduoja aplink varžto skylę palikti daug plytų, nes tvirtinimo elementas skiedinyje laikosi blogai. Nemontuokite kronšteino arčiau kaip 4 plytų ilgio iki pastato kampo ir 4 plytų aukščio iki konstrukcijos stogo. Dėl to gali atsirasti įtrūkimų. Nerekomenduojama naudoti inkarinių varžtų antenai tvirtinti prie sienų, pagamintų iš blokelių ar mažo tankio blokelių. Per stipriai priveržus inkarinius varžtus, gali atsirasti didelės suspaudimo jėgos, dėl kurių dažnai iš dalies suyra plytos. Norint sumontuoti laikiklį, reikia pažymėti sieną. Tuomet reikia gręžti atitinkamose vietose. Tuomet kartu su laikikliu reikia priveržti inkarinius varžtus. Jie turi būti priveržti tiek, kiek galima. Galiausiai reikėtų patikrinti tvirtinimo detalių tvirtumą.
Kabelio surinkimas
Prieš pradedant diegti, kabelio montavimas. Antena turi būti išgręžta tokioje vietoje, kad būtų galima padaryti skylę. Jei antena bus kabinama ant pastato fasado, patartina gręžti šiose sienos dalyse: lango rėmo kampe; sienoje grindų lygyje. Jei antena bus montuojama ant stogo, kabelis turi būti nutiesti palei pastato fasadą. Jis turėtų būti pritvirtintas ir ant stogo, ir prie lango ant sienos per lango rėmą. Kabelius taip pat leidžiama nutiesti pastato silpnų srovių stovais.
F jungties prijungimas
Norint prijungti koaksialinius kabelius, jie turi būti nupjauti. Po to F jungtis. Tai atliekama šiais veiksmais: nupjauti viršutinį kabelio apvalkalą ne didesniu kaip 2 cm nepažeidžiant skydo; Atsargus vielos lenkimas ant apvalkalo; izoliacijos nuėmimas nuo centrinės šerdies, išsikišusios iš skydo. 2 mm; F jungties prisukimas; Sutrumpinti centrinio laidininko perteklių, paliekant 2-5 mm nuo jungties plokštumos. Aprašytas F jungties jungimo būdas yra paprasčiausias.
Daugiakomandinių komutatorių prijungimo schemos
Daugiafunkcinį komutatorių reikėtų rinktis atsižvelgiant į du svarbius veiksnius: kabelių skaičių ir namuose esančių televizorių skaičių. Paprastai naudojamos šios pagrindinės ryšio schemos: Palydovui Amos 2/3 4.0w Jums reikės tik 1 SAT kabelio. Palydovui Astra 5.0E reikia 2 SAT kabelių. Palydovui Eutelsat 36.0E, kuriame yra NTV+ televizijos kanalų, reikia 2 SAT kabelių. Palydovui Eutelsat 36.0E, kuriame yra Tricolor TV kanalų, reikia 1 SAT kabelio. Jei naudojamas daugiafunkcinis jungiklis, Diseqc nebereikia.
Kaip surinkti daugiafunkcinį įrenginį
Išardytame daugiafunkciniame rinkinyje dažnai būna du skirtingo dydžio antgaliai. Mažesnįjį reikia uždėti ant plastikinio vamzdelio. Savo ruožtu didesnįjį reikia pritvirtinti prie centrinio skersinio. Atramos gali būti išdėstytos skirtingai viena kitos atžvilgiu, tame pačiame lygyje arba skirtingose plokštumose. Pasirinkus antrąją parinktį, lengviau atlikti pradinį nustatymą ir sutaupyti laiko ieškant papildomų palydovų. Ši parinktis turėtų būti naudojama, kai skirtingos galvutės priima kelių palydovinių prietaisų signalą. Trečioji galva turėtų būti toje pačioje plokštumoje kaip ir viena iš ankstesnių galvų. Tarpas tarp skirtingų keitiklių, be kita ko, priklauso nuo veidrodžio skersmens. Kuo ji mažesnė, tuo arčiau viena kitos turėtų būti galvutės. Prisukę juostelę, atkreipkite dėmesį į kampą tarp plastiko ašies ir tvirtinimo prie sijos. Ji turėtų būti apie 90 laipsnių. Be to, turėtumėte atsižvelgti į tai, kad arčiausiai lėkštės esantis daugiafunkcis įrenginys turėtų būti sukonfigūruotas taip, kad priimtų signalą iš artimiausio palydovo.
"DiSEqC" jungtis
Jei yra DiSEqC (Skaitmeninės palydovinės įrangos valdymas), antenos montavimas turi būti atliekamas šia seka: prijungti kabelius prie galvučių; DiSEqC galvutės. Jei kuris nors imtuvo palydovas yra nustatytas į 1 prievadą, jis taip pat turėtų būti atitinkamoje DiSEqC vietoje. Centrinis vienas prievadas skirtas išėjimui į imtuvą.
Antenos ir keitiklio kampų reguliavimas
Derinimą reikia pradėti nuo centrinės galvutės. Anteną reikėtų pastatyti šiek tiek pakeltą horizonto atžvilgiu. Tada reikia įjungti imtuvą, pasirinkti palydovą iš centrinio keitiklio ir pradėti ieškoti signalo iš galvutės. Tam tereikia nuleisti ir pasukti patį indą. Signalo kokybė televizoriuje bus rodoma procentine skale. Jie turėtų būti kuo didesni - maždaug. 68-80%. Tam indą reikia lėtai sukti įvairiomis kryptimis. Neuždenkite veidrodžio. Suradus idealią padėtį, reikia pritvirtinti anteną. Jei horizontalioji ir vertikalioji antena yra tinkamai suderintos, turėtumėte pradėti reguliuoti centrinį keitiklį. Tam jį reikia lėtai pasukti į vieną ar kitą pusę, taip signalo kokybę padidinant keliais procentais. Pagalbinių galvučių kampas reguliuojamas nepriklausomai nuo centrinės galvutės. Jų kryptis gali būti visiškai kitokia, priklausomai nuo to, kur yra palydovas, kurio signalą jie priima.
Kaip reguliuoti televizorių?
Lengviausia palydovinės antenos įrengimo dalis - suderinti televizorių. Tam reikia išbandyti turimus kanalus. Daugeliu atvejų jie išsidėsto atsitiktine tvarka. Tam daugiausia įtakos turi transliavimo dažnis. Televizorių galima suderinti nuotolinio valdymo pultu. Kiekvienas kanalas turi būti peržiūrėtas. Aptikus problemų, įrangą reikia toliau reguliuoti.
Palydovų ir kanalų paieška
Naudodami imtuvą galite atlikti palydovų ir kanalų paiešką be jokios papildomos įrangos. Tam reikia naudoti imtuvą ir nedidelį televizorių. Vietoj to galite rasti pagalbininką, kuris stebėtų signalo kokybę kambaryje.
Dažniausiai pasitaikančios montavimo ir prijungimo klaidos
Jei palydovinę anteną montuojate ir prijungiate patys, gali pasitaikyti šių klaidų: nepakankamas veidrodžio dydis; Neteisingai pasirinkta poliarizacija; Apsauginės dangos trūkumas; Naudojamas netinkamas kabelis; Nekokybiškas sujungimo taškų užspaudimas. Jei montuojant nekilo pirmiau minėtų problemų, lėkštė galiausiai veiks kokybiškai ir patikimai. Palydovinės antenos antenos montavimas nėra toks sunkus, kaip jūs manote.
