Palyginti su elektrinėmis ir hidraulinėmis pavaromis, pneumatinės pavaros yra ekonomiškos, nes naudoja oro šaltinio galią. Konstrukcija yra paprasta, lengvai suprantama ir prižiūrima. Priežiūros požiūriu, pneumatinę pavarą lengviau valdyti ir kalibruoti nei kitų tipų pavaras, taip pat lengva pasiekti teigiamus ir neigiamus mainus lauke. Didžiausias jos pranašumas yra saugumas. Kai naudojamas padėties nustatymo įtaisas, jis idealiai tinka degioms ir sprogioms aplinkoms, o jei elektrinis signalas nėra atsparus sprogimui ar savaime saugus, gali kilti gaisro pavojus. Todėl dabar elektrinių valdymo vožtuvų taikymo sritis yra platesnė. Tačiau chemijos pramonėje pneumatiniai valdymo vožtuvai vis dar užima absoliutų rinkos pranašumą.
Pagrindiniai pneumatinių pavarų trūkumai yra lėtas atsakas, blogas valdymo tikslumas ir menkas atsparumas nuokrypiui dėl dujų suspaudžiamumo, ypač kai naudojamos didelės pneumatinės pavaros, oro užpildymo cilindrai ir ištuštinimo laikas. Tačiau tai neturėtų būti problema, nes aukštas valdymo tikslumo lygis ir ypač greitas atsparumas bei atsparumas nukrypimams nėra būtini daugeliu darbo sąlygų.
Elektrinės pavaros dažniausiai naudojamos elektrinėse ar atominėse elektrinėse, nes aukšto slėgio vandens sistemose reikalingas sklandus, stabilus ir lėtas procesas. Pagrindinis elektrinės pavaros pranašumas yra didelis stabilumas ir nuolatinė trauka, kurią vartotojas gali pritaikyti. Elektrinės pavaros antideferencinis gebėjimas yra labai geras, o išėjimo trauka arba sukimo momentas iš esmės yra pastovus, o tai gali gerai įveikti terpę. Subalansuota jėga, tikslus proceso parametrų valdymas, todėl valdymo tikslumas yra didesnis nei pneumatinių pavarų. Jei naudojamas servo stiprintuvas, nesunku pasiekti teigiamų ir neigiamų padarinių pasikeitimą, taip pat lengva nustatyti išjungimo signalo vožtuvo padėties būseną (palaikyti / visiškai atidaryti / visiškai išjungti) ir kada jis sugedęs, turi likti vietoje, tai yra pneumatinės pavaros neturi, pneumatinės pavaros turi būti pritvirtintos naudojant kombinuotą apsaugos sistemą.
Elektrinių pavarų trūkumai yra šie: konstrukcija sudėtingesnė, ji labiau linkusi į gedimus, o dėl jos sudėtingumo techninės priežiūros vietos priežiūros personalui reikalavimai yra palyginti aukštesni; variklis veikia šilumai generuoti, jei reguliavimas atliekamas per dažnai, tai lengva sukelti. Variklis perkaista, sukuria šiluminę apsaugą, taip pat padidina reduktoriaus nusidėvėjimą; be to, jis veikia lėčiau ir ilgai užtrunka, kol signalas iš reguliatoriaus pereina į atitinkamą padėtį, reaguojant į vožtuvo atsaką. Tai nėra taip gerai, kaip pneumatinės ir hidraulinės pavaros.
Kai reikia nenormalių nukrypimų, didelės traukos ir greito formavimo greičio, mes dažnai pasirenkame hidraulines arba elektrohidraulines pavaras. Dėl skysčio nenuspaudžiamumo hidraulinės pavaros naudojimo pranašumas yra didesnis atsparumas deformacijai, o tai svarbu koreguojant darbo sąlygas, nes droselinės sklendės būklė yra nestabili, kai reguliavimo elementas yra arti vožtuvo lizdo, tuo daugiau Slėgio skirtumas yra didelis, o padėtis sunkesnė. Be to, hidraulinė pavara veikia labai sklandžiai ir greitai reaguoja, todėl galima pasiekti aukšto tikslumo valdymą. Elektrohidraulinėje pavaroje integruotas variklis, alyvos siurblys ir elektrohidraulinis servo vožtuvas. Jis gali veikti prijungdamas maitinimo šaltinį ir valdymo signalus. Hidraulinė pavara yra panaši į cilindrą, tačiau ji gali atlaikyti didesnį slėgį nei cilindras. Darbui atlikti reikalinga išorinė hidraulinė sistema, o gamykloje reikia įrengti hidraulinę stotį ir tiekimo liniją. Priešingai, elektrohidraulinė pavara yra patogesnė.
Pagrindiniai hidraulinių pavarų trūkumai yra brangumas, didelių gabaritų ir didelių gabaritų fizinė apžiūra, ypatingas sudėtingumas ir specialios inžinerijos poreikis, todėl dauguma jų naudojami tam tikromis ypatingomis progomis, tokiose kaip elektrinės ir naftos chemija.
Palyginimas: Pneumatinė, Elektrinė ir Hidraulinė Pavaros
Pavarų važiavimo režimai paprastai skirstomi į tris tipus: pneumatinę pavarą, elektrinę ir hidraulinę pavarą. Pavaros, kurias varo šie trys režimai, turi savo pranašumų, susijusių su darbo atlikimu, kaina ir patogumu naudotis, ir yra tinkamos skirtingoms darbo situacijoms.

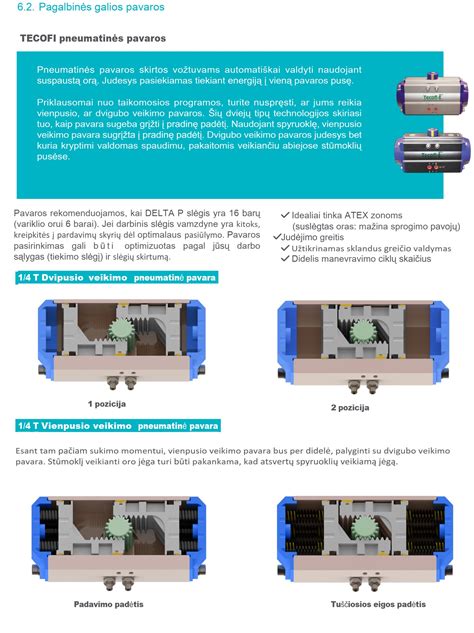

1. Pneumatinė pavara
- Privalumai: Aukštas saugumas, pigi kaina, greitas reagavimo greitis, atsparumas ugniai ir sprogimui, saugus gedimo vietos nustatymas, paprastas valdymas, lengvas naudojimas, montavimas ir priežiūra, palyginti žemi techniniai reikalavimai personalui. Idealiai tinka degioms ir sprogioms aplinkoms.
- Trūkumai: Lėtas atsakas, prastas valdymo tikslumas, menkas atsparumas nuokrypiui dėl dujų suspaudžiamumo, didelė negyva zona ir didelis grįžtamasis skirtumas.
2. Elektrinė pavara
- Privalumai: Didelis stabilumas, pastovi trauka, geras atsparumas nuokrypiams, tikslus proceso parametrų valdymas, didesnis valdymo tikslumas nei pneumatinės pavaros, galimybė lengvai nustatyti vožtuvo padėties būseną gedimo atveju.
- Trūkumai: Sudėtingesnė konstrukcija, labiau linkusi į gedimus, aukštesni techniniai reikalavimai priežiūros personalui, variklis generuoja šilumą (perkaitimas), didesnis reduktoriaus nusidėvėjimas, lėtesnis veikimas ir ilgesnis signalo perdavimo laikas. Gali sukelti kibirkščių, todėl saugumas yra prastesnis nei kitų dviejų pavarų.
3. Hidraulinė pavara
- Privalumai: Didelė išėjimo trauka, geras atsparumas poslinkiui, tikslus valdymas, greitas reagavimo greitis, stabilus veikimas, nes skystis yra nesuspaudžiamas. Puikiai tinka nenormaliems nukrypimams, dideliai traukai ir greitam formavimo greičiui.
- Trūkumai: Brangumas, dideli gabaritai, sudėtingumas, specialios inžinerijos poreikis, reikalinga išorinė hidraulinė sistema (hidraulinė stotis ir naftotiekis).
Taikymo sritys
Hidraulinės pavaros dažniausiai naudojamos specialiomis progomis, tokiose kaip elektrinės ir naftos chemija, kur reikalingas didelis tikslumas ir galia. Elektrinės pavaros yra idealios elektrinėse ar atominėse elektrinėse, kur svarbus sklandus ir stabilus procesas. Pneumatinės pavaros plačiai naudojamos pramoniniame valdyme, ypač chemijos pramonėje, dėl savo saugumo ir ekonomiškumo.
Hidraulinis žemės grąžtas sukurtas dirbti ekstremaliomis sąlygomis. Jų darbo sistema veikia nepriklausomai nuo nešlio variklio sukimosi greičio, todėl parametrus galima tiksliai pritaikyti prie grunto tipo. Jei planuojate gręžti uolienose, betone ar įšalusiame grunte - tik hidraulinė pavara užtikrins nenutrūkstamą ir stabilų darbą, net ir dirbant keliomis pamainomis. Mechaninės gręžimo platformos vis dar turi savo vietą lengviems ir vidutinio sunkumo darbams, pavyzdžiui, tvoroms, nedidelių statinių pamatams ar geotechniniams bandomiesiems gręžiniams gręžti. Pneumatinė pavara nesukelia kibirkščių, jai nereikia hidraulinės alyvos ir ji labai gerai veikia ribotos ventiliacijos sąlygomis. Dėl to ji itin saugi ten, kur kitos technologijos kelia pernelyg didelę riziką.
Galutinis pasirinkimas tarp pneumatinės, hidraulinės ir elektrinės pavaros priklauso nuo konkretaus pritaikymo ir reikalavimų. Hidrauliniai įrenginiai pasižymi didžiausia galia, tikslumu ir lankstumu, tačiau jie reikalauja didesnių investicinių išlaidų ir didesnio aptarnavimo poreikio. Mechaniniai įrenginiai laimi dėl paprastumo, tačiau pralaimi kompaktiškame reljefe ir ten, kur svarbus tikslumas. Pneumatinį grąžtą pasirinksite, kai prioritetai yra saugumas, mobilumas ir darbas uždarose erdvėse.
TOX sukūrė ir ištobulino efektyvias ir paprastas naudoti pneumohidraulines, slėgio stiprintuvo principu veikiančias jėgos pavaras. Tai uždara, vien tik suslėgtu oru varoma pneumohidraulinė sistema. Dėl specialios konstrukcijos nedidelio slėgio (6-10 barų) pneumatinis-hidraulinis cilindras sukuria didelę (iki 2 000 kiloniutonų) jėgą. TOX jėgos pavaros taikomos įvairiose pramonės šakose - skaičiuojama per 150 000 jų panaudojimo atvejų. Būdingiausi taikymo pavyzdžiai: taškinis metalų sujungimas, tradicinis kniedijimas, štampavimas, kiaurymių iškirtimas, ženklinimas, presavimas, lakštų tiesinimas ir lankstymas.
