Trieigis vožtuvas, dar kitaip vadinamas trijų padėčių pamaišymo vožtuvu, yra svarbus elementas moderniose šildymo ir vėsinimo sistemose. Jis leidžia tiksliai valdyti tiekiamo vandens temperatūrą ir srautą, todėl gali būti naudojamas įvairiose sistemose, kur reikalingas preciziškas temperatūros reguliavimas.
Šis vožtuvas gali būti valdomas tiek rankiniu būdu, tiek automatiškai, sumontavus elektrinę pavarą. Dažnai jis vadinamas termostatiniu pamaišymo vožtuvu, nes jo veikimas grindžiamas vandens temperatūros matavimu ir atitinkamu vožtuvo atsidarymu ar užsidarymu pagal išmatuotą temperatūrą. Jis taip pat gali būti naudojamas kaip nukreipimo ar perjungimo vožtuvas. Dažnai jis naudojamas norint padidinti grįžtamojo vandens temperatūrą, šildyti boilerį ar palaikyti pastovią temperatūrą patalpose.
Trieigio pamaišymo vožtuvo veikimo principas
Trieigio pamaišymo vožtuvo veikimas yra gana paprastas, bet efektyvus. Ant vožtuvo nustatymo žiedo yra skalė, kurios pagalba galima reguliuoti vandens srauto pasiskirstymą. Pavyzdžiui:
- Padėtis 0: Visas vandens srautas teka iš pirmo į antrą vamzdį.
- Padėtis 1: 90% srauto teka į antrą vamzdį ir 10% į trečią vamzdį.
- Padėtis 5: Į antrą ir trečią vamzdį teka vienodas srautas - po 50%.
- Padėtis 10: Visas vandens srautas teka tik į trečią vamzdį.
Šis vožtuvas pasižymi tvirta konstrukcija, pagamintas iš CW617N žalvario, kuris yra atsparus korozijai. Aukštos kokybės medžiaga užtikrina ilgą tarnavimo laiką net ir sudėtingomis aplinkos sąlygomis. Jis tinka naudoti drėgnose patalpose, rūsiuose ir kitur, taip pat tiek šildymo, tiek vėdinimo ar kitose sistemose.

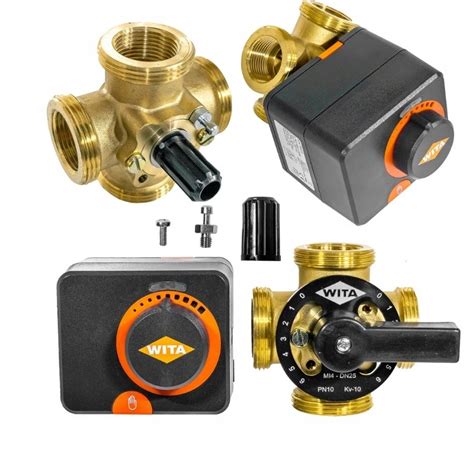

Trieigis vožtuvas su elektrine pavara
Šiuolaikinės šildymo sistemos dažnai yra automatizuotos, o srautus perjunginėja elektrinės pavaros. Trieigis vožtuvas su elektrine pavara veikia kaip automatinis valdymo elementas. Pavara, valdoma valdiklio su temperatūros jutikliu, suka vožtuvo kaištį pagal gautus signalus. Tai leidžia patogiai valdyti temperatūrą ir sutaupyti energijos, nes šiluma tiekiama tik ten ir tiek, kiek reikia.
Renkantis trieigio vožtuvo komplektą, galima pasirinkti:
- Tik trieigis vožtuvas (srautas nustatomas ranka).
- Vožtuvas ir elektrinė pavara (pvz., IBO ster), kuri montuojasi ant vožtuvo viršaus.
- Vožtuvas su elektrine pavara ir valdiklis jai valdyti (pvz., 110M).
Elektrinės pavaros paprastai dirba su 230V kintama srove arba 24V nuolatine srove. Valdymo signalas gali būti įvairus - nuo paprasto jungiklio iki sudėtingesnių analoginių ar skaitmeninių signalų. Svarbu, kad pavara atitiktų valdymo sistemos tipą.
Montavimo ir paleidimo ypatumai
Prieš pradedant montavimo darbus, būtina atlikti kelis svarbius parengiamuosius veiksmus:
- Išjunkite šildymo sistemą ir palaukite, kol ji atvės.
- Nuimkite slėgį iš sistemos ir išleiskite vandenį iš tos dalies, kur bus montuojamas vožtuvas.
- Paruoškite visus reikalingus įrankius: veržliarakčius, sandarinimo medžiagas, galbūt vamzdžių pjaustytuvą.
- Atidžiai perskaitykite gamintojo instrukciją, nes skirtingų gamintojų vožtuvai ir pavaros gali turėti savų ypatumų.
Vožtuvo korpuso montavimas:
- Pasirinkite tinkamą montavimo vietą - paprastai tai būna šildymo sistemos paskirstymo mazge.
- Atkreipkite dėmesį į srauto kryptį, nurodytą ant vožtuvo korpuso esančia rodykle.
- Naudokite tinkamą sandarinimo medžiagą (pakuotę ar tefloninę juostą) ir užtikrinkite tvirtą, bet ne per didelę jėgą jungiant.
Elektrinės pavaros montavimas:
- Patikrinkite, ar pavara tinka konkrečiam vožtuvui ir ar vožtuvo kaištis laisvai sukasi.
- Uždėkite pavarą ant vožtuvo kaiščio ir užfiksuokite ją.
- Atlikite elektros prijungimą pagal gamintojo schemą, įsitikindami, kad maitinimas yra išjungtas.
Po montavimo būtina atlikti sistemos paleidimą ir testavimą. Pripildykite sistemą vandens, patikrinkite, ar nėra nuotėkių. Tada įjunkite pavarą ir patikrinkite, ar ji tinkamai reaguoja į valdymo signalus ir ar keičiasi vandens srautas bei temperatūra skirtinguose kontūruose.
Dažniausios klaidos ir techninė priežiūra
Dažniausiai pasitaikančios klaidos montuojant trieigio vožtuvo pavarą:
- Neteisingas vožtuvo orientavimas (nepaisoma srauto krypties rodyklės).
- Nepakankamas sandarinimas, sukeliantis nuotėkius.
- Netinkamas pavaros ir vožtuvo suderinimas.
- Elektros jungimo klaidos.
- Nepakankamas sistemos išorinimasis po montavimo.
Tinkamai sumontuotas ir veikiantis vožtuvas su pavara nereikalauja daug priežiūros, tačiau bent kartą per metus, ypač prieš šildymo sezoną, verta patikrinti jo būklę. Patikrinkite, ar pavara laisvai juda, ar nėra pažeistų elektros junginių. Stebėkite sistemos efektyvumą ir, jei pastebite problemas, imkitės priemonių jas pašalinti.
Vartelių be užpildo montavimo instrukcija
Teisingai sumontuotas trieigis vožtuvas su pavara yra investicija, kuri atsipirksta patogumu ir energijos sąnaudų taupymu. Jis leidžia tiksliai reguliuoti šilumos paskirstymą ir gali sutaupyti iki 20-30% energijos.
