Volvo V70, kaip ir bet kuris modernus automobilis, yra sudėtinga sistemų visuma, kurioje elektronika vaidina gyvybiškai svarbų vaidmenį. Gedimai ar nukrypimai nuo normos dažnai registruojami kaip klaidų kodai (angl. Diagnostic Trouble Codes - DTC), kuriuos galima nuskaityti specialia įranga. Šie kodai yra tarsi automobilio siunčiami pranešimai, nurodantys problemines sritis. Tačiau vien kodo žinojimas dažnai nėra pakankamas - svarbu suprasti jo kilmę, galimas pasekmes ir efektyviausius sprendimo būdus. Šiame straipsnyje gilinamasi į Volvo V70 klaidų kodų pasaulį, pradedant nuo konkrečių pavyzdžių ir pereinant prie bendresnių diagnostikos bei remonto principų.
Susidūrus su problema, dažnai pirmiausia pastebimas įspėjamasis signalas prietaisų skydelyje (pvz., "Check Engine" lemputė) arba akivaizdūs veikimo sutrikimai. Diagnostika atskleidžia specifinius kodus. Panagrinėkime kelis dažniau pasitaikančius ar specifinius pavyzdžius, būdingus V70 modeliams:
P0XXX Kodai: Variklio ir Transmisijos Sistemos
Šie kodai yra standartizuoti pagal OBDII (On-Board Diagnostics II) protokolą, tačiau Volvo gali turėti ir specifinių potipių ar papildomos informacijos, gaunamos per specializuotą įrangą.

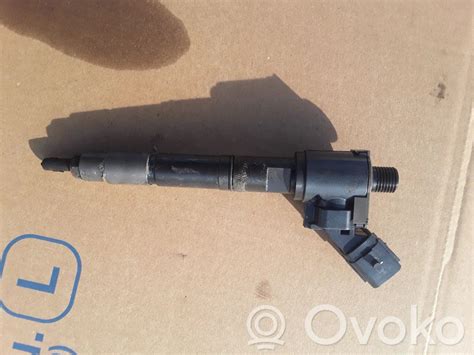

Purkštukų valdymo grandinės klaidos (pvz., P0262, P0265, P0268, P0271)
Šie kodai rodo problemą su konkretaus cilindro (P0262 - 1 cilindras, P0265 - 2 cilindras ir t.t.) purkštuko elektrine grandine. "Aukštas lygis" dažniausiai reiškia trumpąjį jungimą su maitinimo šaltiniu arba pačio purkštuko vidinį gedimą. Galimos priežastys: sugedęs purkštukas, pažeisti laidai arba jungtis tarp purkštuko ir variklio valdymo bloko (ECU/ECM), problemos pačiame variklio valdymo bloke (retas atvejis). Ignoruojant šią klaidą, gali sumažėti variklio galia, padidėti degalų sąnaudos, atsirasti netolygus variklio darbas, vibracijos. Ilgainiui gali būti pažeistas katalizatorius. Sprendimas reikalauja patikrinti laidus, jungtis ir patį purkštuką (varžos matavimas, bandymas). Gali tekti keisti purkštuką arba taisyti laidyną.
Uždegimo ritės grandinės gedimas (pvz., P0354)
Šis kodas signalizuoja apie problemą su uždegimo ritės, tiekiančios kibirkštį konkrečiam cilindrui, valdymo grandine. Priežastys gali būti: sugedusi uždegimo ritė, pažeisti laidai ar jungtis tarp ritės ir ECU, problemos su uždegimo žvakėmis (nors dažniau tai sukeltų praleisto uždegimo kodus, pvz., P0304), retai - ECU gedimas. Pasekmės: variklio galios praradimas, netolygus darbas, praleisti uždegimai ("misfire"), padidėjusios emisijos. Reikalinga ritės, laidų ir žvakių patikra, dažniausiai keičiama sugedusi ritė. Svarbu naudoti kokybiškas detales, nes pigios ritės gali greitai sugesti.
Sistema per liesa (P0171 / P0174) arba per riebi (P0172 / P0175)

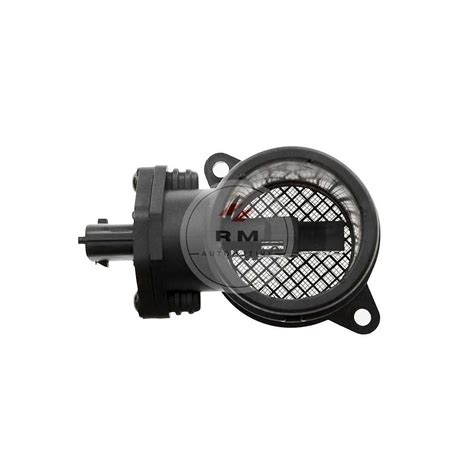

Šie kodai rodo, kad variklio valdymo blokas aptiko per didelį oro kiekį arba per mažą degalų kiekį deginių mišinyje (P0171/P0174), arba atvirkščiai - per daug degalų ar per mažai oro (P0172/P0175). Volvo V70 su vienu cilindrų bloku dažniausiai rodys P0171 arba P0172. Galimos priežastys labai įvairios: vakuuminės sistemos nesandarumas (įtrūkusios žarnos, tarpinės), sugedęs oro srauto matuoklis (MAF sensorius), problemos su degalų tiekimu (žemas slėgis, užsikimšęs filtras, silpnas siurblys, purkštukų problemos), sugedęs priekinis lambda zondas (O2 sensorius), išmetimo sistemos nesandarumas prieš lambda zondą, karterio alsuoklio (PCV) sistemos gedimas, strigęs atidarytoje padėtyje degalų slėgio reguliatorius, kiauras purkštukas (ar keli), aukštas degalų slėgis, variklio temperatūros jutiklio (ECT) gedimas. Diagnostika reikalauja kruopštumo: vakuuminės sistemos sandarumo patikros (pvz., dūmų testu), MAF, lambda zondų parametrų stebėjimo gyvai, degalų slėgio matavimo. Tai klasikinis pavyzdys, kai kodas nurodo simptomą, o ne konkrečią detalę.
Volvo Specifiniai Kodai (pvz., ECM-XXXX, ABS-XXXX, CEM-XXXX)
Nors OBDII suteikia bendrą vaizdą, Volvo naudoja savo vidinę kodų sistemą, kuri yra daug detalesnė ir apima ne tik variklį bei transmisiją, bet ir kitus modulius: stabdžių (ABS/BCM), centrinės elektronikos (CEM), prietaisų skydelio (DIM), klimato kontrolės (CCM) ir kt. Šiems kodams nuskaityti reikalinga specializuota įranga, pvz., Volvo VIDA (Vehicle Information & Diagnostics for Aftersales) su DICE (Diagnostic Communication Equipment) sąsaja.
ABS Modulio Klaidos (pvz., ABS-0070, BCM-0130)
Volvo V70 (ypač P2 platformos modeliai, gaminti maždaug 2000-2007 m.) garsėja ABS modulių gedimais. Dažniausiai problema slypi ne pačiame siurblyje ar jutikliuose, o modulio viduje esančiuose trūkinėjančiuose litavimo taškuose arba pažeistuose komponentuose plokštėje. Simptomai: dega ABS ir STC/DSTC įspėjamosios lemputės, kartais neveikia spidometras (jei greičio signalas eina per ABS modulį). Sprendimas: Nors kartais problema gali būti saugikliuose ar jungtyse, dažniausiai reikia remontuoti arba keisti patį ABS modulį. Remontas (perlituojant problemines vietas) yra populiarus ir ekonomiškesnis variantas nei naujo modulio pirkimas. Svarbu, kad remontą atliktų patyrę specialistai. Prieš keičiant modulį, būtina patikrinti maitinimo įtampą ir masės prijungimą prie modulio. Žema įtampa gali sukelti klaidingus kodus.
CEM (Centrinio Elektronikos Modulio) Klaidos
CEM yra tarsi automobilio nervų centras, valdantis daugybę funkcijų (žibintai, valytuvai, langai, centrinis užraktas, komunikacija tarp kitų modulių). CEM gedimai gali pasireikšti labai įvairiai ir keistai: neveikia dalis elektros prietaisų, atsiranda komunikacijos klaidų su kitais moduliais (U-kodai), automobilis neužsiveda. CEM klaidos dažnai būna susijusios su vidine korozija (dėl drėgmės patekimo), maitinimo problemomis ar programinės įrangos sutrikimais. Diagnostika ir sprendimas: Reikalinga VIDA diagnostika. Kartais padeda programinės įrangos atnaujinimas ar perkrovimas. Dažnai tenka modulį ardyti, valyti, remontuoti arba keisti (reikalingas programavimas prie automobilio). Svarbu patikrinti akumuliatoriaus būklę ir krovimo sistemą, nes žema ar nestabili įtampa yra dažnas CEM ir kitų modulių klaidų šaltinis.
ETM (Elektroninio Droselio Modulio) Klaidos
Šie moduliai (dažniausiai Magneti Marelli gamybos) buvo linkę gesti dėl nusidėvinčių vidinių kontaktinių takelių (dažniau P2 platformos V70 benzininiai varikliai iki ~2002 m.). Simptomai: "ETS" (Electronic Throttle System) lemputė, netolygus variklio darbas, ribojama galia ("limp mode"). Sprendimas: Anksčiau buvo keičiami į naujesnio tipo (be kontaktinius) Bosch modulius arba remontuojami. Šiandien dažniau keičiami arba remontuojami naudojant patobulintas dalis.
DIM (Prietaisų Skydelio Modulio) Klaidos
Pasireiškia neveikiančiais indikatoriais, laikrodžio problemomis, mirgančiu apšvietimu ar visišku skydelio "užgesimu". Kaip ir ABS atveju, dažnai problema būna vidiniai litavimo taškų ar komponentų gedimai. Remontas yra įmanomas.
Klaidos 231 ir 232
Šie kodai (senesni modeliai su OBD-I arba Volvo specifine sistema) dažnai susiję su deginių mišiniu (per riebus/liesas), panašiai kaip OBDII P0171/P0172. Tai rodo, kad problema su mišinio reguliavimu egzistavo ir ankstesnėse Volvo sistemose. Priežastys ir diagnostika panašios: lambda zondas, oro srauto matuoklis, vakuuminės sistemos nesandarumas, degalų tiekimas.
Nuo Konkretaus Kodo prie Bendros Sistemos: Kaip Veikia Diagnostika
Teisingas diagnostikos procesas yra svarbesnis nei pats klaidų kodas. Jis padeda išvengti bereikalingo detalių keitimo ir efektyviai rasti problemos šaknį.
OBDII vs. Volvo Specifinė Diagnostika
OBDII (On-Board Diagnostics II) yra standartas, skirtas stebėti su emisijomis susijusias sistemas. Jis suteikia prieigą prie bendrinių klaidų kodų, kai kurių gyvų parametrų ir "freeze frame" duomenų. Tačiau OBDII turi ribotumų Volvo automobiliuose: nuskaito tik variklio (ECM) ir kartais transmisijos (TCM) modulius, nerodo specifinių Volvo klaidų kodų iš kitų sistemų (ABS, SRS, CEM, DIM, CCM ir kt.), suteikia ribotą prieigą prie gyvų parametrų ir neleidžia atlikti specifinių testų.
Volvo VIDA (Vehicle Information & Diagnostics for Aftersales) su DICE (Diagnostic Communication Equipment) sąsaja yra gamintojo diagnostikos sistema. Ji leidžia: nuskaityti visus automobilyje esančius elektroninius modulius, matyti tiek bendrinius, tiek specifinius Volvo klaidų kodus su detaliais aprašymais, stebėti šimtus gyvų parametrų realiu laiku, atlikti komponentų aktyvavimo testus, vykdyti adaptacijas ir kalibravimus, atnaujinti modulių programinę įrangą, programuoti naujus modulius.
Išvada: Nors paprastas OBDII skaitytuvas gali būti naudingas pirminiam "Check Engine" lemputės patikrinimui, rimtai Volvo V70 diagnostikai, ypač susijusiai su ABS, CEM, ar kitomis ne variklio sistemomis, būtina naudoti VIDA/DICE ar lygiavertę profesionalią įrangą. Priešingu atveju, daugelis klaidų liks nepastebėtos arba neteisingai interpretuojamos.
Diagnostikos Procesas: Žingsnis po Žingsnio
- Klaidų Nuskaitymas: Naudojant tinkamą įrangą (idealiu atveju VIDA), nuskaitomi visi klaidų kodai iš visų automobilio modulių. Svarbu užfiksuoti ne tik aktyvius, bet ir neaktyvius (buvusius) kodus.
- Kodų Analizė ir Tyrimas: Kiekvienas kodas yra analizuojamas. Ką jis reiškia? Kuri sistema paveikta? Kokios yra dažniausios to kodo priežastys konkrečiam Volvo V70 modeliui ir varikliui?
- "Freeze Frame" ir Gyvų Duomenų Analizė: Peržiūrimi "freeze frame" duomenys ir stebimi gyvi parametrai, susiję su klaidos kodu. Ar parametrai atitinka normas? Ar jie logiški?
- Vizuali Apžiūra: Atidžiai apžiūrimos su klaida susijusios dalys, laidai, jungtys, vakuuminės žarnos.
- Sistemingas Testavimas: Atliekami specifiniai testai: elektriniai matavimai, mechaniniai patikrinimai, komponentų aktyvavimas (per VIDA).
- Priežasties Nustatymas: Tik atlikus šiuos žingsnius, galima daryti pagrįstą išvadą apie gedimo priežastį.
- Remontas arba Keitimas: Atliekamas reikalingas remontas arba detalės keitimas.
- Klaidų Ištrynimas: Po remonto ištrinami visi klaidų kodai.
- Bandomasis Važiavimas ir Patikra: Atliekamas bandomasis važiavimas ir vėl nuskaitomi klaidų kodai, siekiant įsitikinti, kad problema išspręsta.
Dažnos Diagnostikos Klaidos ir Kaip Jų Vengti
- Detalių Keitimas Remiantis Tik Kodu: Tai pati dažniausia klaida. Kodas nurodo problemos sritį, bet ne visada konkrečią sugedusią dalį. Prieš keičiant brangias dalis, būtina atlikti kruopščią diagnostiką.
- Ignoruojami Laidai ir Jungtys: Korozija, oksidacija, pažeista izoliacija, blogas kontaktas jungtyse yra labai dažnos elektrinių klaidų priežastys. Visada kruopščiai patikrinkite laidyną.
- Neatsižvelgiama į Akumuliatoriaus Būklę ir Krovimą: Senas, silpnas akumuliatorius arba blogai veikiantis generatorius gali sukelti įtampos kritimus ar šuolius, dėl kurių įvairūs moduliai gali registruoti klaidingas klaidas. Prieš pradedant sudėtingą diagnostiką, visada patikrinkite akumuliatoriaus ir krovimo sistemos būklę.
- Naudojami Nekokybiški Pakaitalai: Pigūs, nekokybiški pakaitalai gali veikti netinkamai iš karto arba sugesti labai greitai, kartais net sukeldami naujas klaidas. Rekomenduojama naudoti originalias Volvo dalis arba aukštos kokybės OEM atitikmenis.
- Neatliekamos Adaptacijos po Remonto: Kai kurie komponentai po keitimo reikalauja adaptacijos procedūros per diagnostikos įrangą.

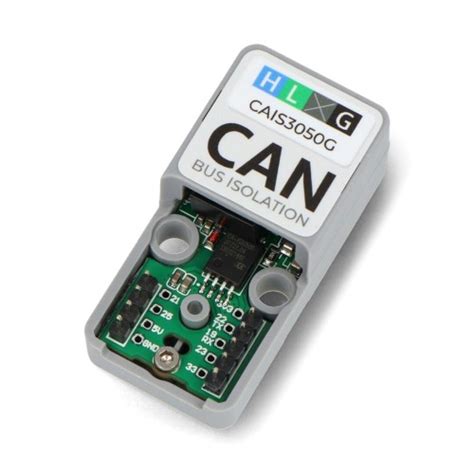

Moderniame automobilyje, tokiame kaip Volvo V70, įvairios sistemos yra glaudžiai susijusios per CAN (Controller Area Network) magistralę arba kitus tinklus. Tai reiškia, kad gedimas vienoje sistemoje gali turėti įtakos kitoms.
