Jungtiniame prietaisų skydelyje pateikiama svarbi informacija apie automobilio funkcijas ir įvairius įspėjamuosius pranešimus. Šiame skydelyje integruotas informacinis ekranas, kuris gali veikti kaip skaitmeninis prietaisų skydelis, rodantis informaciją apie pastovaus greičio palaikymo sistemą, kelionės kompiuterį ir kitas funkcijas, taip pat įvairius įspėjamuosius ženklus bei pranešimus. Daugiau informacijos apie konkrečias funkcijas rasite atskiruose aprašymuose.
Skaitmeniniame prietaisų skydelyje galima pasirinkti skirtingas temas, tokias kaip „Elegance“, „Eco“ ir „Performance“, kurios keičia prietaisų išvaizdą ir informacijos pateikimą. Temą galima pakeisti tik veikiant varikliui. Norint pakeisti temą, reikia paspausti kairiojo perjungiklio mygtuką OK, pasirinkti meniu „Temos“ sukant reguliavimo ratuką ir patvirtinti pasirinkimą.
Kai kuriuose modeliuose centrinės konsolės ekranas atitinka prietaisų skydelio temą. Taip pat galima nustatyti prietaisų kontrasto ir spalvų režimus naudojant kairiąją svirtelę. Temos pasirinkimą ir kontrasto bei spalvų režimo nuostatas galima išsaugoti kiekvieno nuotolinio valdymo pultelio atmintyje.
Prietaisų Skydelio Temos
Tema „Elegance“
Ši tema apima degalų lygio matuoklį, kurio rodyklei pasiekus pirmąją baltą padalą, įsijungia geltonas indikatorius, informuojantis apie žemą degalų lygį. Taip pat yra variklio aušinimo skysčio temperatūros matuoklis, spidometras ir tachometras, nurodantis variklio greitį tūkstančiais apsisukimų per minutę. Pavarų perjungimo indikatorius ir įjungtos pavaros indikatorius taip pat yra šios temos dalis.
Tema „Eco“
Šioje temoje, be degalų matuoklio ir spidometro, yra „Eco guide“ funkcija, padedanti optimizuoti degalų sąnaudas. Tachometras ir pavarų perjungimo/įjungtos pavaros indikatorius išlieka.
Tema „Performance“
„Performance“ tema apima degalų matuoklį, variklio aušinimo skysčio temperatūros matuoklį, spidometrą ir tachometrą. Taip pat yra „Power guide“ funkcija, skirta sportiškesniam vairavimui, ir pavarų perjungimo/įjungtos pavaros indikatoriai.

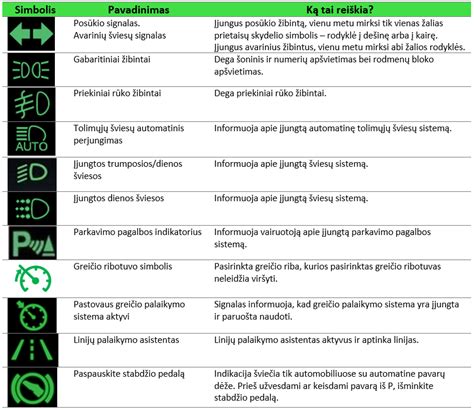

Kontroliniai ir Įspėjamieji Ženklai
Automobilio ekrane gali pasirodyti įvairūs kontroliniai ir įspėjamieji ženklai, informuojantys apie automobilio sistemų būklę ar gedimus. Šie ženklai skirstomi į įspėjamuosius (raudoni, informuojantys apie pavojų ar gedimus, turinčius įtakos saugai), informacinius (geltoni ar kiti, nurodantys nuokrypius sistemose) ir kontrolinius (žali ar mėlyni, informuojantys apie aktyvuotas funkcijas).
Pagrindinės spalvų reikšmės:
- Žalia ir mėlyna: Informuoja apie aktyvuotas funkcijas (pvz., rūko žibintai, tolimosios šviesos, kruizo kontrolė).
- Geltona: Įspėja apie galimas problemas (pvz., sumažėjęs skysčio lygis, neveikianti sistema).
- Raudona: Nurodo pavojų, reikalaujantį nedelsiant sustoti arba kreiptis į servisą.
Dažniausiai Pasitaikantys Gedimų Indikatoriai ir Jų Reikšmės
- Variklio gedimo įspėjamasis simbolis: Informuoja apie gedimą variklio elektronikos sistemoje, elektroniniame maišytuvo vožtuve ar automatinės pavarų sistemos elektronikoje. Jei nepastebite ypatingų skirtumų automobilio veikime, galite važiuoti toliau, tačiau rekomenduojama kuo greičiau kreiptis į servisą.
- Akumuliatoriaus lemputė: Nurodo problemą automobilio įkrovimo sistemoje. Priežastys gali būti silpnas akumuliatorius, atsilaisvinusios jungtys ar generatoriaus problemos. Rekomenduojama patikrinti akumuliatorių ir laidus.
- Tepalo spaudimo / alyvos slėgio įspėjamasis simbolis: Jei užsidega važiuojant, tai gali reikšti žemą alyvos slėgį. Patikrinkite alyvos lygį ir, jei jis žemas, papildykite. Jei lygis tinkamas, bet lemputė dega, kreipkitės į servisą.
- Stabdymo sistemos įspėjamasis simbolis: Nurodo problemas su stabdžių sistema, įskaitant žemą stabdžių skysčio lygį. Patikrinkite stabdžių skysčio lygį ir stabdžių trinkelių bei diskų būklę. Toliau važiuoti su šia lempute gali būti pavojinga.
- ABS-stabdžio įspėjamasis simbolis: Informuoja apie problemas su antiblokavimo stabdžių sistema (ABS). Jei lemputė dega, venkite staigaus stabdymo ir kreipkitės į servisą.
- Automatinis stovėjimo stabdžio įjungimo indikatorius: Perspėja apie automatinės stovėjimo stabdžio sistemos gedimą. Būtina nedelsiant kreiptis į servisą.
- PCS indikatorius: Perspėja apie avarijos prevencijos sistemos gedimą. Jei girdimas garsinis signalas, nedelsiant kreipkitės į servisą.
- „PKSB OFF” indikatorius: Perspėja apie „PKSB” sistemos gedimą. Jei girdimas garsinis signalas, kreipkitės į servisą.
- „RCTA OFF” indikatorius: Perspėja apie „RCTA” funkcijos gedimą. Būtina kreiptis į servisą.
- Galinės sėdynės saugos diržo indikatorius: Primena vairuotojui, kad keleivis neprisisegęs saugos diržo.
- Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius: Garsinis signalas rodo automatinės stabdymo sistemos arba važiavimo kontrolės indikatoriaus įsijungimą. Jei signalas negirdimas, tai gali reikšti, kad akceleratoriaus ir stabdžių pedalai nuspausti vienu metu.
- Priešavarinės saugos sistemos (PCS) signalas: Mirksintis signalas su garsu informuoja apie gedimą avarijos prevencijos sistemoje. Mirksintis be garso - sistema laikinai neveikia (pvz., dėl nešvaraus priekinio stiklo). Pastoviai degantis - PCS arba VSC sistema išjungta.
- Hibridinio variklio perkaitimo įspėjamasis simbolis: Informuoja apie hibridinio variklio perkaitimą. Rekomenduojama sustoti saugioje vietoje, išjungti klimato sistemą ir, jei matomi garai, išjungti hibridinį variklį, leisti jam atvėsti.
- Žemo plovimo skysčio lygio įspėjamasis simbolis: Informuoja, kad baigiasi langų plovimo skystis.
- Žemos temperatūros įspėjamasis simbolis: Įspėja, kad temperatūra nukrito žemiau 3 °C ir kelias gali būti slidus.
- Saugos užuolaidų įspėjamasis simbolis: Informuoja apie išjungtą saugos užuolaidų sistemą (RSCA).
- Sukimą palengvinančios funkcijos įspėjamasis simbolis: Nurodo, kad veikia funkcija, palengvinanti važiavimą staigiame posūkyje.
- Lėtos keturių varomų ratų sistemos įspėjamasis simbolis: Rodo, kad pasirinktas lėtos keturių varomų ratų sistemos režimas.
- Saugos sistemos indikatorius: Informuoja apie imobilaizerio ar aliarmų sistemos įsijungimą.
- Žieminio režimo indikatorius: Rodo, kad automobilis pajuda iš vietos naudojant 2 pavarą, siekiant sumažinti sukimosi pavojų (automatinė pavarų sistema).
- Parkavimo pagalbos indikatorius: Informuoja apie įjungtą parkavimo pagalbos sistemą arba jos gedimą.
- Kelių režimų mechaninės pavarų sistemos indikatorius: Nurodo gedimą ar perkaitimą. Rekomenduojama vadovautis naudojimo vadovu ir kreiptis į servisą.
- Silpno akumuliatoriaus įspėjamasis simbolis (hibridinis automobilis): Informuoja, kad hibridinio automobilio traukos baterija yra silpna. Jei neužgęsta naudojant automobilį, kreipkitės į servisą.
- Išmaniosios užrakinimo ir užvedimo sistemos indikatorius: Jei neužsidega žalias indikatorius, variklio užvesti neįmanoma. Jei mirksi greitai, taip pat neįmanoma užvesti. Patikrinkite pavarų svirties padėtį ir pabandykite atrakinti vairo užraktą.
- Išmaniosios užrakinimo ir užvedimo sistemos įspėjamasis simbolis: Geltonai mirksintis simbolis informuoja apie sistemos gedimą. Kreipkitės į servisą.
- Hibridinės sistemos įspėjamasis signalas: Informuoja apie gedimą hibridiniame variklyje. Rekomenduojama nebetęsti važiavimo ir pristatyti automobilį į servisą.
- KDSS įspėjamasis simbolis: Informuoja apie KDSS sistemos gedimą. Paprastų žibintų pajėgumas paprastai nesumažėja. Jei matomumas pakankamas, galima tęsti kelionę, tačiau rekomenduojama kreiptis į servisą.
- Slėgio padangose įspėjamasis simbolis: Informuoja apie žemą slėgį padangose arba sistemos triktį. Patikrinkite ir sureguliuokite padangų slėgį. Jei simbolis neišsijungia, kreipkitės į servisą.
- Saugos diržo įspėjamasis simbolis: Informuoja, kad vairuotojas ar keleivis nėra užsisegęs saugos diržo.
- Atidarytų durelių indikatorius: Informuoja apie atidarytas ar netinkamai uždarytas dureles, kapotą ar bagažinės dangtį.
- Papildomos apsaugos sistemos (SRS) indikatorius: Informuoja apie gedimą saugos pagalvėse ar saugos diržų įtempikliuose. Kreipkitės į servisą.
- Elektrinio vairo stiprintuvo (EPS) indikatorius: Nurodo vairo stiprintuvo gedimą. Jei gedimas rimtas, sunku sukti vairą, nebetęskite važiavimo ir kreipkitės į servisą.
- Sportinio režimo įspėjamasis simbolis: Nurodo, kad įjungtas sportinis režimas, skirtas maksimaliam budrumui.
- Ekonominio važiavimo įspėjamasis simbolis: Dega, kai automobilis važiuoja ekonomiškai.
- EV-režimo įspėjamasis simbolis: Rodo, kad automobilį valdo elektrinis variklis.
- Ekonomiško važiavimo režimo įspėjamasis simbolis: Nurodo, kad naudojamas režimas, skirtas taupyti degalus, ribojant kondicionieriaus naudojimą.
- Hibridinės sistemos parengties indikatorius („READY“): Kai simbolis dega, automobilis paruoštas važiuoti, net jei neveikia benzininis variklis.
- Centrinio diferencialo užrakto įspėjamasis simbolis: Įsijungia, kai įjungta keturių varomų ratų schema.
- Galinio diferencialo užrakto įspėjamasis simbolis: Mirksi galinio diferencialo užrakinimo ir atrakinimo atveju. Jei diferencialas užrakintas, neveikia ABS stabdys. Jei simboliai lieka mirksėti, kreipkitės į servisą.
- Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: Informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta. Sustokite saugioje vietoje ir leiskite varikliui veikti laisva eiga. Jei simbolis neišsijungia, sustabdykite variklį ir leiskite jam atvėsti. Mirksintis įspėjimas rodo gedimą.
- Riboto praslydimo diferencialas (AUTO LSD): Sistema taiko stabdžius besisukantiems ratams ir perkelia sukimo momentą į kitą ratą, kad išlaikytų trauką.
Prietaisų skydelio gedimai yra būdingi tam tikriems Volvo modeliams (S80, V70, S60, XC70, XC90) pagamintiems nuo 2001 m. iki 2004 m. Dažniausiai pasitaikančios problemos apima neįprastus užrašus ekrane, neryškiai degančias dalis, neįmanomumą nustatyti laikrodžio, neveikiantį ar pulsuojantį spidometrą, bei neveikiantį borto kompiuterį. Tokių gedimų remontas paprastai trunka apie 1 valandą ir suteikiama garantija.
