Alkūninio veleno padėties daviklis yra mažas, bet itin svarbus komponentas šiuolaikinio automobilio variklio valdymo sistemoje. Jis atlieka gyvybiškai svarbią funkciją, perduodamas informaciją apie alkūninio veleno padėtį ir sukimosi greitį variklio valdymo blokui (ECU). Ši informacija yra būtina tiksliam degalų įpurškimo ir uždegimo laikui nustatyti, kas užtikrina optimalų variklio veikimą, efektyvumą ir ekologiškumą.
Nors šis daviklis dažnai lieka nepastebėtas, jo gedimas gali sukelti rimtų problemų, pradedant nuo variklio neužvedimo iki nelygaus darbo ir galios praradimo.
Alkūninio veleno padėties daviklio vaidmuo
Variklio kompiuteris (ECU) valdo daugelį variklio funkcijų, tokių kaip degalų dozavimas, turbo įpurškimo slėgis, išmetamųjų dujų recirkuliacija (EGR) ir kietųjų dalelių filtro (DPF/FAP) regeneracija. Kad galėtų priimti teisingus sprendimus, ECU naudoja informaciją iš daugybės daviklių, tarp kurių alkūninio veleno padėties daviklis yra vienas svarbiausių. Jis teikia realaus laiko duomenis apie alkūninio veleno padėtį ir sukimosi greitį. Ši informacija leidžia ECU tiksliai nustatyti degalų įpurškimo momentą ir uždegimo kampą (kampą, kurį pasiekia alkūninis velenas iki kibirkšties susidarymo ant žvakės), užtikrinant efektyvų degimą ir mažinant kenksmingų išmetamųjų teršalų kiekį.
Tiksli alkūninio veleno padėties informacija yra itin svarbi ir valdant kintamų paskirstymo fazių sistemas, kurios prisideda prie ekologijos ir variklio efektyvumo gerinimo.
Alkūninio veleno padėties daviklio sandara ir tipai

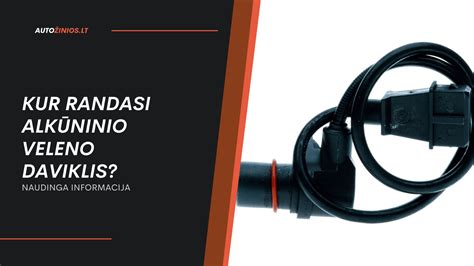

Alkūninio veleno padėties daviklis yra nedidelis komponentas, paprastai kelių centimetrų ilgio. Jo korpusas dažniausiai gaminamas iš plastiko ir turi matavimo jutiklį, tvirtinimo varžto skylę bei jungtį arba laidą su kištuku. Svarbu atsiminti, kad automobilyje gali būti ir kitų panašių daviklių, naudojamų kitose sistemose (pvz., automatinėse pavarų dėžėse, oro kondicionavimo sistemoje).
Priklausomai nuo gamintojo ir automobilio modelio, gali būti naudojami trijų pagrindinių tipų davikliai:
- Indukciniai davikliai: Veikia remdamiesi magnetiniu lauku. Kai metalinė dalis (pvz., dantys ant smagračio ar skriemulio) praeina pro daviklį, pasikeičia magnetinis laukas, sukurdamas įtampą daviklio ritėje.
- Holo davikliai: Naudoja Holo efekto principą, matuodami įtampą elektroduose, kai pro juos praeina magnetinis laukas.
- Išmanieji davikliai: Siunčia sudėtingesnius signalus, turinčius skirtingą dažnį, todėl suteikia tikslesnę informaciją ECU.
Daviklis montuojamas prie variklio smagračio arba alkūninio veleno skriemulio. Šalia jo turi būti sumontuotas specialus matavimo (signalinis) diskas, kuris gali būti su išpjautais plyšeliais, dantytas arba su sumontuotais magnetais. Daviklio ir disko sąveika yra itin svarbi.
Alkūninio veleno padėties daviklio gedimo požymiai
Sugedus alkūninio veleno padėties davikliui, automobilio veikime gali atsirasti įvairių sutrikimų:
- Sunkumai užvedant variklį arba visai neužvedamas variklis: Tai vienas dažniausių gedimo požymių.
- Karšto variklio gesimas: Dažnai pastebimas problema užvedant jau šiltą variklį.
- Netolygus variklio darbas: Variklis gali „šlubuoti“, ypač tuščiąja eiga arba važiuojant.
- Variklio galios praradimas ir padidėjusios degalų sąnaudos: ECU negali tiksliai nustatyti variklio darbo ciklo, todėl variklis veikia neefektyviai.
- Deganti „Check Engine“ lemputė: ECU aptinka problemą ir įjungia įspėjamąją lemputę. Diagnostikos prietaisai gali rodyti klaidos kodus, susijusius su alkūninio veleno davikliu arba uždegimo sistema.
- Variklio užgesimas važiuojant: Ypač gali pasireikšti didinant greitį arba važiuojant pastoviu greičiu.
- Uždegimo trūkčiojimai (misfire): Dėl netikslių signalų ECU negali tinkamai valdyti degimo proceso.
Svarbu suprasti, kad ne visada „Check Engine“ lemputės užsidegimas reiškia būtent alkūninio veleno daviklio gedimą. Tačiau, jei pasireiškia keletas iš aukščiau išvardintų simptomų, verta patikrinti šį daviklį.
Alkūninio veleno padėties daviklio gedimo priežastys
Pagrindinės alkūninio veleno padėties daviklio gedimo priežastys yra:
- Natūralus susidėvėjimas: Kaip ir bet kuris eksploatuojamas komponentas, daviklis gali tiesiog susidėvėti.
- Mechaniniai pažeidimai: Daviklis arba matavimo diskas gali būti pažeisti dėl smūgių, vibracijos ar netinkamo montavimo.
- Elektriniai pažeidimai: Pažeisti laidai, jungtys, trumpasis jungimas daviklio viduje ar korozija jungtyse gali sutrikdyti jo veikimą.
- Užsiteršimas: Alyvos, purvo ar kitų nešvarumų kaupimasis ant daviklio galvutės gali trukdyti tiksliai matuoti magnetinį lauką.
- Alyvos nuotėkiai ir purvas: Jei variklis yra veikiamas alyvos nuotėkių arba didelio purvo kiekio, tai gali neigiamai paveikti daviklio veikimą.
Alkūninio veleno padėties daviklio diagnostika
Atlikti alkūninio veleno padėties daviklio diagnostiką galima keliais būdais:
- Nuskaityti klaidos kodus: Naudojant OBD-II skaitytuvą, galima nuskaityti išsaugotus gedimų kodus iš ECU atminties ir juos iššifruoti.
- Vizualinis patikrinimas: Nustatyti daviklio montavimo vietą ir tipą. Patikrinti, ar daviklis ir matavimo diskas nėra užteršti, pažeisti ar netinkamai sumontuoti.
- Varžos matavimas: Veikiantis indukcinis daviklis turėtų rodyti varžą nuo 200 iki 1000 omų.
- Įtampos testas: Veikimo metu (užvedus variklį) daviklis turėtų generuoti atitinkamą įtampos signalą. Holo efekto davikliai sukuria kvadratinę bangą, o indukciniai - sinusoidinę.
- Signalų matavimas osciloskopu: Tai tiksliausias būdas patikrinti daviklio generuojamą signalą ir jo kokybę.
- Judėjimo testas: Kai variklis veikia, švelniai judinti daviklį, stebint, ar signalas nekinta.
Jei transporto priemonėje yra įrengtas paskirstymo veleno jutiklis, variklio įspėjamoji lemputė gali neatsirasti net ir esant CKP daviklio gedimui, nes ECU gali naudoti prognozavimo algoritmus remdamasis ankstesniais duomenimis.
Alkūninio veleno padėties daviklio keitimas ir remontas
Jei diagnostika parodo, kad alkūninio veleno padėties daviklis yra sugedęs, dažniausiai vienintelis patikimas sprendimas yra jį pakeisti nauju. Nors kartais daviklio galvutės užsiteršimą galima išspręsti tiesiog jį nuvalius, o pažeistus laidus ar jungtis - suremontavus, dauguma atvejų pakeitimas yra būtinas.
Pakeitimo kaina autoservise svyruoja nuo 10€ iki 30€, priklausomai nuo priėjimo prie daviklio ir jo keitimo sudėtingumo. Naujo daviklio kaina gali svyruoti nuo maždaug 16€ iki 100€ ir daugiau, priklausomai nuo automobilio markės, modelio ir gamintojo.
Keitimo žingsniai paprastai apima:
- Rasti techninę informaciją apie daviklio montavimo vietą ir reguliavimo parametrus.
- Užtikrinti gerą priėjimą prie daviklio.
- Atjungti daviklio kištuką.
- Atsukti tvirtinantį varžtą ir nuimti seną daviklį.
- Sumontuoti naują daviklį, užtikrinant tinkamą jo padėtį.
- Prijungti daviklį.
- Ištrinti klaidas iš ECU atminties.
- Patikrinti variklio veikimą.
Svarbu pašalinti ir daviklio pažeidimo priežastį, pavyzdžiui, sutaisyti pažeistą matavimo diską ar netinkamai išvedžiotus laidus.
Alkūninio veleno padėties daviklio gedimai sudaro apie 15% visų variklio valdymo problemų, todėl reguliari techninė priežiūra ir laiku atlikta diagnostika gali padėti išvengti brangaus remonto ir užtikrinti sklandų automobilio veikimą.
