Oro sklendžių pavaros yra esminė šiuolaikinių vėdinimo ir oro kondicionavimo sistemų dalis. Jos naudojamos tam, kad būtų galima nutraukti arba reguliuoti tiekiamą orą į tam tikras patalpas, užtikrinant efektyvų ir patogų mikroklimatą.

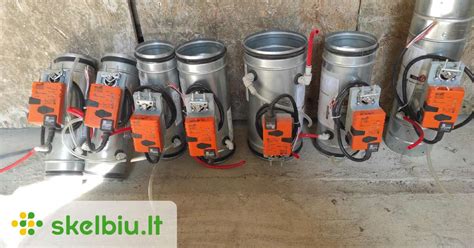

Kas yra oro sklendžių pavaros?
Oro sklendžių pavaros yra elektromechaninės pavaros, skirtos sklendės valdymo rankenėlei arba rankenai pakeisti elektros varikliu ir valdyti pagal gaunamą signalą. Daugumos elektromechaninių pavarų veikimo principas pagrįstas pasvirusios plokštumos koncepcija. Flanšinių sklendžių pavaros yra naudojamos automatiškai valdyti flanšines sklendes proporcingu (moduliuojančiu) signalu arba padidinti/sumažinti srautą (tripoziciniu) signalu. Šių pavarų maitinimo įtampa gali būti 230 VAC arba 24 VAC/VDC.
Tipai ir funkcijos
Skirtingos oro sklendžių pavaros pasižymi įvairiomis funkcijomis ir pritaikymu:
Paprastos oro sklendžių pavaros
Aprašymas: Šios pavaros yra paprasčiausios ir dažniausiai naudojamos sistemose, kuriose nereikia sudėtingų valdymo funkcijų. Privalumai: Paprasta konstrukcija, mažesnė kaina ir lengvas montavimas.
Elektroninės oro sklendžių pavaros su avarine funkcija
Aprašymas: Šios pavaros turi integruotą elektroninę sistemą, leidžiančią nuotoliniu būdu valdyti oro sklendes ir užtikrinti avarinę funkciją. Privalumai: Galimybė tiksliai reguliuoti oro srautą, didesnis efektyvumas ir patikimumas.
Oro sklendžių pavaros su grįžimo spyruokle
Aprašymas: Šios pavaros naudoja grąžinimo spyruoklę, kuri automatiškai atidaro arba uždaro sklendę, kai nėra elektros energijos. Privalumai: Patikimas sprendimas, užtikrinantis veikimą esant nenumatytoms situacijoms.
Konkretūs modeliai ir jų ypatybės
AVF serijos pavaros
Pavarų serija AVF skirta valdyti VF serijos flanšines sklendes. Pavara turi dvigubą dvikryptį sinchroninį 1200 ir 1800 N variklį. Šių pavarų valdymo būdai yra atidaryta/uždaryta, tripozicinė arba tolygus valdymas. Greitas ir paprastas montavimas. Pavara turi rankinį valdymą vožtuvo padėties keitimui nutrūkus elektros tiekimui.
SE4 elektrinė pavara
Elektrinė pavara SE4 tinka VFZ serijos flanšinėms sklendėms valdyti ŠVOK sistemose. Galimi du valdymo būdai: tripozicinis ir moduliuojantis (įtampos ir srovės signalas). Pavara turi sukimo momento ribojimo įtaisą, kuris išjungia variklį, kai pasiekiamas galinis sustojimas. Pavaros ir vožtuvo korpuso surinkimas atliekamas naudojant metalinę žiedinę veržlę, tam nereikia jokio įrankio.
SE4M24 pavara
Pavara yra savaime besireguliuojanti (SE4M24). Įjungus ji automatiškai prisitaiko prie vožtuvo, jos nereikia kalibruoti. Pavara turi rankinį valdymą, kuris atliekamas šešiakampiu raktu. Vidinis šviesos diodas rodo esamą pavaros būseną: ašies padėtį, valdymą, galinio stabdymo padėtį ir klaidos būklę.
MVE5xx serijos pavaros
MVE5xx serijos rutulinių vožtuvų pavaros yra lanksčios elektromechaninės pavaros, skirtos valdyti dvieges ir trieiges flanšines sklendes, kurios naudojamos šildymo ir vėsinimo sistemose, vėdinimo įrenginiuose, centralizuoto šildymo įrenginiuose ir pramoninėse temperatūros valdymo sistemose. Šios pavaros gali būti valdomos arba proporciniu (moduliuojančiu) signalu, arba padidinti/sumažinti (tripoziciniu) signalu. Pavarą lengva montuoti ir prijungti. Galima tiesiogiai montuoti prie bet kurių siūlomų flanšinių sklendžių. Tikslaus skysčio srauto valdymui pavara sugraduota į 500 žingsnių per visą valdymo diapazoną. Ji gali savarankiškai susikalibruoti esant kitokiai ašiai, nereikalaujant jokių vartotojo veiksmų (ši funkcija pasirenkama DIP jungikliu). MVE pavara turi išmanų veikimo algoritmą ir gedimo informavimo funkciją. Ar pavara veikia ar įvykęs gedimas, tą parodo šviesos diodai (Žalias ir Raudonas) pavaros valdymo plokštėje. Šioms pavaroms reikalinga 24 VAC/VDC arba 230 VAC maitinimo įtampa.
NECA ir NECM serijos pavaros
NECA ir NECM serijos elektroninės oro sklendžių pavaros su avarine funkcija yra specialiai sukurtos siekiant išplėsti funkcionalumą HVAC sistemose. Šios pavaros užtikrina patikimą oro srauto valdymą, sklandų veikimą ir didesnį saugumą net ir nutrūkus elektros tiekimui. Įprasto veikimo metu pavara tiksliai nustato sklendės padėtį pagal poreikį. Tačiau, jei įvyksta elektros tiekimo sutrikimas, integruota elektroninio grįžimo (ER) funkcija leidžia pavarai atlaikyti trumpus (iki 4 sekundžių) įtampos pertrūkius, nekeičiant sklendės pozicijos. Jei elektros tiekimas nutrūksta ilgesniam laikui, pavara automatiškai grąžina sklendę į iš anksto nustatytą avarinę padėtį (EPS), taip palaikydama sistemos stabilumą ir apsaugodama nuo nepageidaujamų sutrikimų.Savybės:
- Avarinio saugumo funkcija - užtikrina patikimą veikimą, perkeldama sklendę į nustatytą avarinę padėtį (EPS) nutrūkus elektros tiekimui.
- Elektroninio grįžimo (ER) funkcija - gali valdyti trumpus elektros tiekimo sutrikimus (iki 4 sekundžių) be įtakos sklendės padėčiai.
- Sukimo momento pasirinkimai - nuo 2 iki 20 Nm, pritaikomi įvairių dydžių sklendėms.
- Lankstus maitinimo pasirinkimas - palaiko 230 VAC arba 24 VAC/VDC, todėl suderinama su įvairiomis sistemomis.
- Darbo trukmė - 35-65 sekundės, užtikrinant sklandų ir tikslų sklendžių judėjimą.
- Pagalbiniai jungikliai (pasirenkami) - galimybė pasirinkti 1 arba 2 reguliuojamus SPDT pagalbinius jungiklius, kad būtų lengviau valdyti ir stebėti sistemą.
MECA serijos pavaros
MECA serijos elektroninės oro sklendžių pavaros su avarine funkcija yra specialiai sukurtos užtikrinti pažangų funkcionalumą ir saugumą HVAC įrenginiuose, bei sistemose. Šios pavaros leidžia tiksliai reguliuoti oro srautą, užtikrindamos sistemos stabilumą net ir elektros tiekimo sutrikimo atvejais, todėl jos yra puikus pasirinkimas kritinėms ventiliacijos ir klimato kontrolės sistemoms. Įprasto veikimo metu pavara tiksliai nustato sklendės padėtį pagal poreikį. Jei įvyksta elektros tiekimo sutrikimas, elektroninio grįžimo (ER) funkcija leidžia pavarai išlaikyti sklendės padėtį net esant trumpiems (iki 4 sekundžių) įtampos svyravimams. Jei elektros tiekimas nutrūksta ilgesniam laikui, pavara automatiškai grąžina sklendę į iš anksto nustatytą avarinę padėtį (EPS), taip apsaugodama sistemą ir užtikrindama jos veikimą.Savybės:
- Avarinio saugumo funkcija (EPS) - automatiškai perkelia sklendę į iš anksto nustatytą padėtį nutrūkus elektros tiekimui.
- Elektroninio grįžimo (ER) funkcija - atlaiko trumpus elektros tiekimo sutrikimus (iki 4 sekundžių) be įtakos sklendės padėčiai.
- Modbus ryšys - leidžia lengvai integruoti į pastato valdymo sistemas (BMS) nuotoliniam stebėjimui ir valdymui.
- Sukimo momento pasirinkimai - nuo 5 iki 20 Nm, pritaikomi įvairių dydžių sklendėms.
- Maitinimo įtampa - 24 VAC/VDC, užtikrinanti lankstumą įvairiose HVAC sistemose.
- Darbo trukmė - 35-70 sekundžių, užtikrinant sklandų ir tikslų sklendžių judėjimą.
- Pagalbiniai jungikliai (pasirenkami) - galimybė pasirinkti 1 arba 2 reguliuojamus SPDT pagalbinius jungiklius, suteikiančius didesnį valdymo ir automatizavimo efektyvumą.
Slankiojo vožtuvo funkcija ir priežiūra
Slankiojo tipo Drugelio vožtuvai naudojami srautui visiškai nutraukti ir sujungti. Tai reiškia, kad tokio tipo vožtuvai srauto kelyje turi būti arba visiškai uždaryti, arba visiškai atidaryti, ir iš tikrųjų jie negali būti naudojami pusiau atidarytoje padėtyje. Kaip rodo pavadinimas, šis vožtuvas veikia slankiklio, kurį galima judinti skysčio kryptimi, pagalba. Šio slankiklio judėjimas vyksta statmena srauto keliui ir prireikus nutraukia arba sujungia srautą. Kai vožtuvas yra visiškai atidarytas, sklendė nepatenka į srauto kelią, todėl vožtuvo slėgio kritimas yra kuo mažesnis, o srautui turbulencija taip pat labai maža. Kai vožtuvas nėra visiškai uždarytas, t. y. jis naudojamas skysčiui valdyti, sklendės pasipriešinimas skysčiui sukelia pasipriešinimą srautui ir sukuria slėgio kritimą, taip pat per didelį sklendės susidėvėjimą. Kitaip tariant, pusiau atidarytoje būsenoje, kadangi skysčio tekėjimo kelias yra statmenas vožtuvo sklendei, jis nuolat į ją atsitrenkia ir sukelia sklendės bei kitų prie jos prijungtų dalių vibraciją. Dėl to vožtuvo vidinės dalys per anksti susidėvi.
Slankiojo vožtuvo komponentai
Svarbu pažymėti, kad visi šie vožtuvų tipai turi tuos pačius komponentus ir mechanizmus, kurie šiek tiek skiriasi vienas nuo kito priklausomai nuo skirtingų modelių, gamintojo tipo ir konstrukcijos. Vožtuvo dalis, esanti virš korpuso ir sujungta su korpusu flanšais ir varžtais, vadinama metaliniu dangteliu arba gaubtu, o tarp korpuso ir gaubto yra tarpinė, kad ją pritvirtintų ir išvengtų nuotėkio. Stiebas yra ilgas, siauras strypas, kuris viename gale yra prijungtas prie rankinio rato, o kitame - prie vartų. Prie vožtuvo koto prijungtas kotas praeina per dėžę, vadinamą įdarine dėže. Ši dėžė yra talpykla, pagaminta iš medžiagos, vadinamos tarpikliu, ir kitos dalies, vadinamos liauka arba tarpiklio laikikliu. Tarpiklis yra mažas cilindrinis žiedas, kurio vidinis skersmuo yra toks pat kaip išorinis koto skersmuo. Ši liauka yra įleista į tarpiklio dėžę taip, kad beveik sandariai laikytų minėtą medžiagą tarpiklio dėžutėje.
Slankiojančių vožtuvų pranašumai, palyginti su Drugelis
Slankiojantiems vožtuvams reikia mažiau priežiūros ir priežiūros. Dėl to, kad slankiojančiose vožtuvuose nėra reduktoriaus, šių vožtuvų aptarnavimas ir priežiūra gerokai sumažėja. Viena iš svarbiausių vožtuvų problemų yra nuotėkis.
