Renault Espace 3 - tai trečios kartos šios serijos automobilis. Jo prailginta versija vadinama Grand Espace. Šis modelis buvo gaminamas 1997, 1998, 1999, 2000, 2001 ir 2002 metais. Šiame straipsnyje pateikiama išsami informacija apie Renault Espace 3 saugiklių ir relių dėžučių vietas, schemas ir paskirtį.
Šis automobilis turi dvi pagrindines saugiklių dėžes. Viena yra salone, po keleivio kojomis, o kita - variklio skyriuje, už akumuliatoriaus.

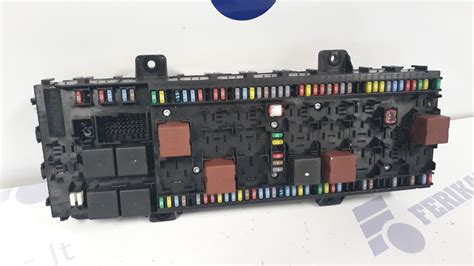

Salono Saugiklių Dėžė
Salono saugiklių dėžė yra po keleivio kojomis. Ji gali būti dviejų tipų, priklausomai nuo automobilio komplektacijos ir gamybos metų.
Tipas 1
Šiam tipui būdinga ši saugiklių ir relių išdėstymo schema:
- FA (15A) Atsarginis
- FB (10A) Atsarginis
- FC Atsarginis
- F1 (10A) Kairės pusės žibintai / gabaritiniai žibintai
- F2 (10A) Dešinės pusės priekiniai / dešinės pusės galiniai gabaritiniai žibintai
- F3 (7.5A) Šildomi durų veidrodėliai
- F6 (25A) Elektra valdomos sėdynės
- F9 (25A) Galinio stiklo valytuvas
- F10 (15A) Variklio valdymo sistema
- F11 (15A) Cigarečių žievelė
- F12 (25A) Priekinio stiklo valytuvas
- F13 (7.5A) Atbulinės eigos žibintai
- F14 (20A) Šildomos sėdynės
- F15 (25A) Daugiafunkcis valdymo modulis, priekinio stiklo valytuvai
- F18 (10A) Šildymo / oro kondicionavimo sistema, atbulinės eigos žibintai
- F19 (20A) Liukas
- F21 (15A) Priekiniai rūko žibintai
- F22 (10A) Galiniai rūko žibintai
- F25 (20A) Garso signalas
- F26 (15A) Audio sistema, elektra valdomi durų veidrodėliai
- F27 (10A) Telefonas
- F28 (10A) Salono apšvietimas
- F29 (10A) Daugiafunkcis valdymo modulis
- F30 (5A) Apsaugos nuo vagystės sistema, aktyvi pakabos sistema
- F31 (3A) Ventiliatoriaus variklio relė
- F33 (15A) Audio sistemos šildymas / oro kondicionierius
- F34 (7.5A) Papildoma įranga
- F36 (7.5A) Automatinė pavarų dėžė
- F37 (7.5A) Stabdžių antiblokavimo sistema (ABS)
- F38 (30A) Variklio valdymo sistema
- F39 (15A) Oro pagalvė, apsaugos nuo vagystės sistema
- F40 (20A) Kruizo kontrolė, stabdžių žibintai, aktyvi pakabos sistema
- F41 (40A) Elektra valdomi priekiniai langai
- F42 (30A) Garso signalas, žibintų jungiklis
- F57 (30A) Pakabos valdymo sistema
Saugiklis numeris 11 yra atsakingas už cigarečių žievelę.
Taip pat šioje dėžėje gali būti šios relės:
- Šildomo galinio stiklo relė
- Pagrindinių degimo grandinių relė 1
- Ventiliatoriaus variklio relė
Tipas 2
Antrojo tipo saugiklių ir relių išdėstymas:
- F1 (10A) Kairės pusės žibintai / gabaritiniai žibintai
- F2 (10A) Dešinės pusės priekiniai / dešinės pusės galiniai gabaritiniai žibintai
- F3 (7.5A) Šildomi durų veidrodėliai
- F6 (25A) Elektra valdomos sėdynės
- F7 (15A) Oro kondicionierius, centrinis užraktas, imobilaizeris
- F8 (15A) Signalizacija
- F9 (25A) Galinio stiklo valytuvas
- F10 (3A) Variklio valdymo sistema
- F11 (15A) Cigarečių žievelė
- F12 (25A) Priekinio stiklo valytuvas
- F13 (10A) Oro kondicionierius, atbulinės eigos žibintai
- F14 (20A) Šildomos sėdynės
- F15 (25A) Priekinio stiklo valytuvas
- F16 (15A) Kairės pusės žibintas - tolimosios šviesos
- F17 (15A) Dešinės pusės žibintas - tolimosios šviesos
- F18 (7.5A) Atbulinės eigos žibintai
- F19 (10A) Liukas
- F20 (10A) Dvigubas kuras tiekimo sistema
- F21 (15A) Priekiniai rūko žibintai
- F22 (10A) Galiniai rūko žibintai
- F23 Jungiamoji jungtis - "ACC" padėtis
- F24 (15A) Dyzelinio variklio valdymo sistema
- F25 (20A) Garso signalas
- F26 (5A) Apsaugos nuo vagystės sistema, audio sistema
- F27 (10A) Audio sistema, telefonas
- F28 (10A) Salono apšvietimas
- F29 (20A) Audio sistema, jungiklių apšvietimas
- F30 (5A) Pakabos valdymo sistema
- F31 (3A) Šildymo / oro kondicionavimo sistema
- F32 (15A) Audio sistema
- F33 Šildymo / oro kondicionavimo sistema
- F34 (5A) Prietaisų skydelis
- F35 (5A) Audio CD keitiklis
- F36 (5A) Automatinė pavarų dėžė
- F37 (7.5A) Stabdžių antiblokavimo sistema (ABS)
- F38 (30A) Variklio valdymo sistema
- F39 (15A) Oro pagalvė, apsaugos nuo vagystės sistema, prietaisų skydelis
- F40 (20A) Kruizo kontrolė, avariniai žibintai, stabdžių žibintai, aktyvi pakabos sistema
- F41 (30A) Elektra valdomi langai
- F42 (30A) Elektra valdomi langai
- F43 Jungiamoji jungtis - automatinės pavarų dėžės valdymo sistema, pagrindinių degimo grandinių relė
- F61 (5A) Variklio valdymo sistema (dviejų kuro sistemai)
Saugiklis numeris 11 (15A) taip pat yra atsakingas už cigarečių žievelės veikimą.
Šioje dėžėje taip pat gali būti šios relės:
- Oro kondicionieriaus relė
- Galinio elektra valdomo lango relė
- Šildomo galinio stiklo relė
- Galinio rūko žibinto relė
- Galinio salono apšvietimo relė
- Apsaugos nuo vagystės relė
- Priekinio rūko žibinto relė
- Pagrindinių degimo grandinių relė 1
- Pagrindinių degimo grandinių relė 2
- Relė, skirta priekinio stiklo valytuvų periodiniam veikimui
Variklio Skyriaus Saugiklių Dėžė
Variklio skyriaus saugiklių dėžė yra po variklio dangčiu, už akumuliatoriaus.
Tipas 1
- F44 (40A) Šildomi durų veidrodėliai, šildomas galinis stiklas
- F45 (60A) Saugiklių / relių dėžė, salono (F42), pagrindinių degimo grandinių relė, daugiafunkcis valdymo modulis (nuo 1999 m.)
- F46 (60A) Saugiklių / relių dėžė, salono (F12, F29)
- F47 -
- F48 (50A) Šildymo / oro kondicionavimo sistema
- F49 (30A) Variklio valdymo sistema
- F50 (70A) Tolimųjų žibintų relė, artimųjų žibintų relė, žibintų apiplovimo sistema
- F51 (60A) Stabdžių antiblokavimo sistema (ABS)
- F53 (60A) Įkrovimo jungtis
- F54 (40A) Pirmojo ventiliatoriaus variklio relė
- F55 (40A) Antrojo ventiliatoriaus variklio relė
- F56 -
- F57 -
- F58 (15A) Kairės pusės žibintas - tolimosios šviesos
- F59 (15A) Dešinės pusės žibintas - tolimosios šviesos
Taip pat šioje dėžėje gali būti šios relės:
- Tolimųjų žibintų relė
- Artimųjų žibintų relė
- Šildytuvo ventiliatoriaus relė
- Starterio relė
- Uždegimo ritės relė
- Variklio valdymo relė
- Degensuolių jutiklio relė
- Kuro siurblio relė
Tipas 2
- Kuro siurblio relė
- Kuro siurblio relė
- Starterio relė
- Relė, skirta gabaritiniams žibintams įjungti važiuojant dieną
- Šildytuvo ventiliatoriaus relė
- Relė, skirta antrajai variklio aušinimo ventiliatoriaus greičio įjungimui
- Variklio aušinimo ventiliatoriaus relė
- Variklio perkaitimo apsaugos relė
- Variklio aušinimo ventiliatoriaus relė
„Renault Espace IV“ – saugiklių dėžutės vieta (variklio skyriuje)
Ši informacija padės jums greitai nustatyti reikiamą saugiklį ar relę jūsų Renault Espace 3 automobilyje, užtikrinant tinkamą jo veikimą.
