Pasukite ratą - ir visas automobilis reaguoja. Paprasta. Tačiau už šio paspaudimo slepiasi mechanika, elektronika ir fizikos dėsniai, kurie per pastaruosius šimtmetį pakeitė vairavimo patirtį iš pagrindų. Vairavimo mechanizmas yra automobilio valdymo centras, kuriuo vairuotojas pasirenka tinkamą važiavimo kryptį. Šiuolaikiniai vairavimo mechanizmai labai padeda vairuotojui vairuoti ir pastatyti transporto priemonę, tačiau jie taip pat kartais genda. Vairavimo mechanizmo gedimai yra labai pavojingi ir kelia grėsmę vairuotojo, keleivių ir kitų eismo dalyvių saugumui. Vairavimo mechanizmas atlieka keletą užduočių. Jį naudodamas vairuotojas gali keisti transporto priemonės judėjimo kryptį ir tuo pat metu turi galimybę greitai reaguoti į kelyje atsiradusius pavojus. Kalbant technine kalba, vairavimo mechanizmas keičia ratų sukimosi plokštumos kampą transporto priemonės kėbulo atžvilgiu.
Vairo stiprintuvo evoliucija
Pirmieji automobiliai neturėjo nieko panašaus į tai, ką dabar vadiname vairo stiprintuvu. Vairuotojas turėjo fiziškai įdėti daug jėgos, kad pasuktų ratą - ypač stovint prie borto ar manevruojant siaurose erdvėse. Dėl to senesniuose automobiliuose matydavome didžiulius vairo ratus; jie veikė kaip svertas, suteikiantis mechaninį pranašumą. Esminis mechaninis sprendimas, išlaikęs savo reikšmę iki šiol, yra stūmoklinė pavara - angliškai rack and pinion. Trumpai: vairo ratas suka krumpliaratį (pinion), o šis judina horizontalų strypą (rack). Strypas perjungia judesį į ratų kampą. Paprasta, patikima ir tiesiogiai susieta su vairuotojo ranka. Nėra jokių elektroninių tarpininkų, todėl grįžtamojo ryšio pojūtis ant vairo yra informatyvus ir aiškus. Tačiau mechaniniam sprendimui trūko vieno dalyko - jėgos. Čia į sceną įžengė įvairios asistavimo technologijos: mechaninės konstrukcijos evoliuciškai perėjo į hidraulinius sprendimus, o vėliau - į elektrinius. Kiekviena karta bandė išlaikyti vairuotojui būtinas sensacijas, bet kartu sumažinti fizinį krūvį.

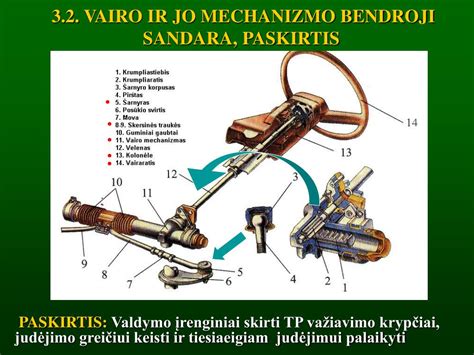

Šiuolaikinio automobilio vairavimo mechanizmą galima suskirstyti į kelias dalis. Ją sudaro vairas, vairo kolona ir vairo velenas (dažnai jis yra laužtas, dviejų arba daugiau dalių), visa tai yra vairo mechanizmas. O pats rato posūkio mechanizmas - jau kita vairavimo mechanizmo dalis. Rato posūkio mechanizmas susideda iš rato kronšteino svirties, rato kronšteino traukės, skersinės traukės ir išilginės traukės bei vairo traukių antgalių. Trečioji vairavimo mechanizmo sudedamoji dalis yra vairo stiprintuvas. Šis mechanizmas palengvina vairo sukimą manevravimo metu.
Hidraulinė sistema: galia skysčiu
Hidraulinis vairo stiprintuvas naudoja skysčio slėgį, perduodamą iš siurblio, varomo variklio diržu. Kai vairuotojas sukasi, vožtuvas nukreipia slėgį į atitinkamą stūmoklio pusę, padedantį pasukti ratus. Tai labai efektyvu, veiksminga ir ilgą laiką buvo standartas daugelyje automobilių. Hidraulika turi vieną didelį minusą: nuolatinis siurblio darbas sunaudoja energiją, net kai asistavimo reikia mažai. Tai reiškia didesnes degalų sąnaudas ir papildomą techninį sudėtingumą - žarnos, sandarikliai, skysčio nuotėkis. Pamatinė priežiūra, tokia kaip skysčio lygio tikrinimas, gali išgelbėti vairuotoją nuo staigaus vairo papeliojimo ant kelio.
Hidraulinis vairo stiprintuvas susideda iš daugybės elementų. Vienas svarbiausias jų - hidraulinis siurblys, generuojantis atitinkamą hidraulinio skysčio, kuris atlieką pagrindinį darbą tokioje sistemoje, slėgį. Sistemoje taip naudojami tokie komponentai kaip slėgio valdymo vožtuvas, hidraulinis cilindras, aukšto bei žemo slėgio žarnos. Automobilio priekyje žarnos yra sumontuotos į vadinamąją aušinimo kilpą, kurios pagalba, naudojant važiavimo metu sukuriamą oro srautą, yra aušinamas vairo stiprintuvo skystis.
Vėliau hidraulinis vairo stiprintuvas buvo pakeistas elektrohidrauliniu stiprintuvu. Jame yra naudojamas elektros varikliu varomas siurblys, kuris veikia tik tuomet, kai vairuotojas suka vairą. Tai leido sumažinti vairo stiprintuvo siurblio ir automobilio variklio apkrovą. Abiejuose sprendimuose buvo naudojama skysta vairavimo mechanizmo dalis - darbinis skystis (vairo stiprintuvo hidraulinė alyva).
Elektrinis vairo stiprintuvas: kaip jis veikia?
Elektrinis vairo stiprintuvas (EPS) yra dabarties ir ateities sprendimas. Vietoje nuolatinio siurblio jis naudoja elektrinį variklį, įstatytą arba prie vairo kolonėlės, arba ant kreipiančiosios pavara. Jutikliai matuoja vairuotojo sukimo momentą, greitį ir kitus parametrus. Valdymo blokas apdoroja šiuos duomenis ir nusprendžia, kiek pagalbos suteikti. EPS pranašumas - efektyvumas. Variklis įsijungia tik tada, kai reikalinga pagalba. Maža sunaudojama energija reiškia mažesnes sąnaudas ir geresnį derinimą su hibridinėmis arba elektrinėmis pavaromis. Be to, EPS galima programuoti: žemesnė asistencija autostradoje, stipresnė manevruojant stovėjimo aikštelėje. Tai suteikia gamintojams galimybę koreguoti vairo jausmą programiškai.
Techninė kalba: EPS naudoja planetinių krumpliaračių sistemas, perdavimo santykį ir momentų jutiklius. Tai leidžia elektriniam varikliui sustiprinti vairuotojo sugalvotą judesį, bet neperimti visiškai kontrolės. Todėl, jeigu automobilis išsijungia arba kyla problemų su elektros tiekimu, mechaninė jungtis vis tiek leidžia pasukti ratus - tiesiog reikės daugiau jėgos.
Šiuo metu labai populiarūs elektriniai vairo stiprintuvai - jų mechanizmas yra integruotas, užima mažai vietos ir nereikalauja skysčio naudojimo. Elektrinė vairo stiprintuvų sistema yra viena efektyviausių, nes suvartoja mažai energijos, nereikalauja daug erdvės ir veikia tik tuomet, kai pasukamas vairas. Elektrinė vairo stiprintuvo sistema gali būti montuojama ant krumplinės juostos, vairo kolonėlės arba krumplinio mechanizmo korpuso. Tai leidžia naudoti ją bet kurioje transporto priemonėje. Be to, ši sistema teoriškai nepadidina degalų sąnaudų, nes jai reikia visai nedaug elektros energijos - sistema aktyvuojama tik tuomet, kai vairuotojas suka vairą.
Vairo stiprintuvo įtaka vairavimo dinamikai ir saugumui
Vairo stiprintuvas nėra vien komforto dalykas. Jis tiesiogiai veikia automobilio valdomumą, stabilumą ir kaip greitai vairuotojas gali reaguoti ekstremaliose situacijose. Keičiant asistavimo lygį keičiami ir pojūčiai: per daug asistencijos - mažai informacijos apie kelio paviršių; per mažai - didesnis fizinis krūvis. Autonominėms transporto priemonėms vairo stiprintuvas tampa tilteliu tarp žmogaus ir elektronikos. Tikslus, programuojamas važiuoklės valdymas leidžia sinchronizuoti vairą su vairavimo pagalbos sistemomis, pavyzdžiui, eismo juostos palaikymu ar automatinio parkavimo moduliu.
Vairo stiprintuvo sistemos gedimas pirmiausiai mažina vairavimo komfortą. Pavojingas toks gedimas todėl, nes pasikeičia vairo pojūtis ir jėgos, reikalingos vairui pasukti, dydis, todėl vairuotojas priverstas manevruoti automobiliu kitaip, nei yra įpratęs, o toks netikėtas pasikeitimas, gali būti eismo įvykio arba net skaudžios avarijos priežastis.
Dažniausi vairo stiprintuvo gedimai ir jų požymiai
Jei pastebėjote ant prietaisų skydelio piktogramą su vairo kontūru ir šauktuku - neskubėkite panikuoti, bet elkitės atsargiai. Pirmas žingsnis: saugus sustojimas. Patikrinkite, ar vairo jautrumas pasikeitė; dažnai automobilio vairas tampa sunkesnis, o manevravimas - reikalauja daugiau jėgos.
Tipiniai vairo stiprintuvo gedimų požymiai yra apsunkintas vairo pasukimas, stiprintuvo darbo trikdžiai (užsikirtimai), triukšmas, hidraulinėse sistemose - siurblio kaukimas ir prietaisų skydelyje deganti vairo stiprintuvo kontrolinė lemputė.
Hidraulinėse sistemose pirmiausia reikia patikrinti vairo skysčio lygį. Nustatykite reikalingą skystį pagal gamintojo nurodymus ir ieškokite nuotėkio požymių. Elektrinėje sistemoje dažnai gelbsti sistemos perkrovimas: išjunkite variklį, palaukite minutę, vėl įjunkite. Patikrinkite akumuliatoriaus jungtis. Jei indikatorius neišsijungia, kreipkitės į servisą.
Jei pranešimas apie vairo stiprintuvą neišnyksta, vairavimas gali būti pavojingas - automobilį patikrinkite kuo skubiau.
Jei pastebėjote, jog vairuojant automobilį vairas sukasi sunkiau nei įprastai, vairo stiprintuvas veikia su pertraukomis, užsidegė kontrolinė lemputė skydelyje arba krenta hidraulinio skysčio lygis, kuo skubiau apsilankykite artimiausiame autoservise, kuris atlieka vairo stiprintuvų remontą.
Vairo stiprintuvo sistemos gedimas yra tokia problema, kuri „nesustabdo“ automobilio. Vis dėlto daugybei nepatyrusių vairuotojų tai gali būti nemaloni staigmena - vairo pasukimui reikės didelės jėgos. Apsunkintas automobilio valdymas ir galima panika gali baigtis avarija.
Vairo mechanizmo gedimų diagnostika ir priežiūra
Reguliari priežiūra reiškia tiek skysčių lygio ir sandariklių patikrinimą, tiek elektroninių jutiklių ir laisvų jungčių stebėjimą. Diagnostikos įrankiai leidžia nuskaityti klaidų kodus ir nustatyti, ar problema susijusi su mechanika, ar su programiniu valdymu.
Vairavimo mechanizmas reikalauja reguliaraus aptarnavimo, kurio apimtis priklauso nuo vairavimo mechanizmo sandaros. Kiekviename automobilyje būtina kontroliuoti ir reguliuoti pakabos geometriją.
Tipiški vairavimo mechanizmo gedimų požymiai: Aiškiai jaučiamas vairo laisvumas, pasipriešinimas sukant vairą, problemos pasukant ratus, vairo stiprintuvo darbo trikdžiai arba stiprintuvo neveikimas, pašaliniai garsai iš vairavimo mechanizmo, triukšmas iš ratų pusės, siurblio kaukimas hidraulinėse sistemose, netolygus padangų protektoriaus susidėvėjimas - tai dažniausiai iškylančios problemos. Jas būtina kuo skubiau diagnozuoti ir pašalinti.
Vairo traukės antgalių susidėvėjimą galima atpažinti pagal triukšmus, sklindančius iš po variklio gaubto. Jie girdimi net tuomet, kai automobilis stovi. Susidėvėję vairo traukių antgaliai taip pat yra vibracijos ir drebėjimo, jaučiamo ant vairo, priežastimi. Dažniausiai gedimas pasireiškia laisvumais, dėl kurių automobilis labai lėtai reaguoja į lengvus vairo judesius.
Kita dažnai pasitaikanti problema - tai netinkama ratų geometrija. Problema su tinkamu ratų geometrijos nustatymu gali iškilti jau po vieno rato įvažiavimo į duobę kelyje. Netinkamai nustatytos geometrijos požymiai: automobilio tempimas į kurią nors pusę, nuolatinis judėjimo trajektorijos koregavimas, lėta reakcija į vairo judesius, o taip pat netolygus padangų protektoriaus dilimas (nupjovimas).
Labai dažnas gedimas - ratų guolių susidėvėjimas. Jo požymis, visų pirma, yra įvairaus pobūdžio ir lygio triukšmas: dūzgimas, trintis, nykstanti trintis, metalo garsai, ūžimas, barškėjimas ir t. t. Tai labai pavojingas gedimas, kurį būtina kuo skubiau pašalinti.
Vairo kolonėlės gedimas taip pat yra gana dažna ir, deja, brangi problema. Vairo kolonėlės gedimo požymiai - tai vairo strigimas posūkių metu, nenatūraliai didelis laisvumas sukant vairą, o taip pat įvairių rūšių triukšmai, atsirandantys sukant vairą.
Jei vairo stiprintuvo gedimas įvyko važiuojant, reikia saugiai sustoti. Išjungus variklį verta patikrinti sistemos būklę ir susisiekti su specialistu. Patys galite patikrinti, ar neperdegė saugiklis, ar nėra stiprintuvo skysčio prasisunkimų, ar skysčio lygis nėra per žemas. Dar viena dažna vairo stiprintuvo sistemos gedimo priežastis - nutrūkęs vairo stiprintuvo siurblio pavaros diržas. Įvertinkite ar diržas yra savo vietoje ir ar nėra pažeistas, įplyšęs.
Norint užtikrinti savo automobilio važiuoklės ilgaamžiškumą ir sklandų veikimą, svarbu laikytis kelių paprastų, bet veiksmingų rekomendacijų. Reguliarus dėmesys savo automobiliui gali padėti išvengti rimtesnių gedimų ir garantuoti saugų važiavimą. Venkite agresyvaus vairavimo, ypač duobėtais keliais; Reguliariai tikrinkite amortizatorius ir padangų slėgį; Neignoruokite menkiausių bildesių ar pokyčių važiavime; Laiku atlikite važiuoklės patikrą; Nedelskite, jei pastebite vairo kolonėlės gedimo požymius ar vairo laisvumą.
Ateities perspektyvos
Ateityje tikėtina platesnė integracija su autonominėmis sistemomis, kur vairo stiprintuvas veiks kaip aktyvus valdymo elementas, padėsiantis ne tik žmogui, bet ir kompiuterinei sistemai tiksliai koreguoti automobilio trajektoriją. Mažesnis energijos suvartojimas, geresnė haptika ir pažangesni jutikliai - tai kelias į saugesnę ir patogesnę kelionę.
„Vairo stiprintuvas - tai tiltas tarp žmogaus ir mašinos,“ sako dr. Jonas Petrauskas, transporto sistemų inžinerijos specialistas. „Elektrinės sistemos suteikia galimybę ne tik sumažinti energijos sąnaudas, bet ir tiksliai reguliuoti vairo pojūtį programiškai. Tai svarbu tiek saugumui, tiek naudotojo pasitenkinimui. Tačiau svarbiausia - išlaikyti mechaninį ryšį, kuris suteikia vairuotojui pasitikėjimo pojūtį ir aiškią grįžtamąją informaciją.“
